3. Установка
14 PNEG-1732 Линейный и поперечный промежуточный разгрузочный затвор с утапливаемым креплением

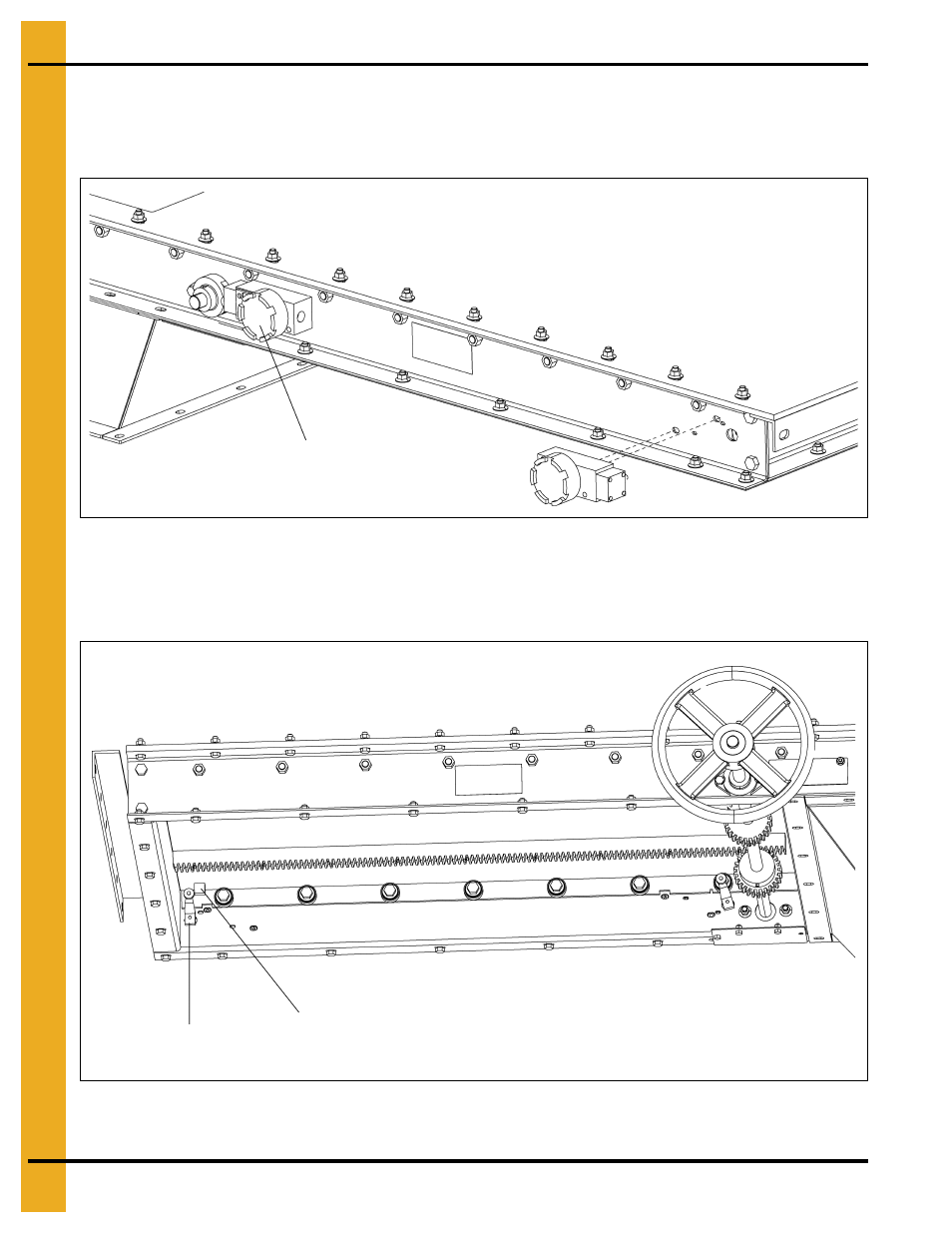

Установка концевого датчика линейного разгрузочного затвора
1. Линейные выключатели устанавливаются в ряд с внешней стороны одной стойки затвора. См.
рис. 3I.
Рисунок 3I
2. Рычаги переключателя должны быть установлены под углом в 15°. Когда рычаг перемещается
указателем в вертикальное положение, двигатель останавливается. (См. рис. 3J ниже и Рис.
3K на стр. 15.)
Рисунок 3J
Показан концевой датчик
Exp proof.
Указатель направления
на затворе
Рычаг в закрытом
положении. Рычаг в
вертикальном положении
Затвор в закрытом положении
