3. Установка
10 PNEG-1732 Линейный и поперечный промежуточный разгрузочный затвор с утапливаемым креплением
Установка затвора вручную
Затвор с ручным управлением
1. Установите соответствующее колесо на вал, совместив шпонку со шпоночным пазом, затем
затяните установочный винт. Затвор может приводиться в действие цепью, тросом или
ручным приводом.
См. рис. 3C.
2. Все затворы с утапливаемыми креплениями оснащаются двойным реечным приводом для
их перемещения.
3. Сдвигаемая пластина перемещается с помощью двойных радиальных подшипников
с защитной шайбой 1-3/8", а плавность перемещения и смазка обеспечиваются полосками
с ультравысокомолекулярным (UHMW) веществом.

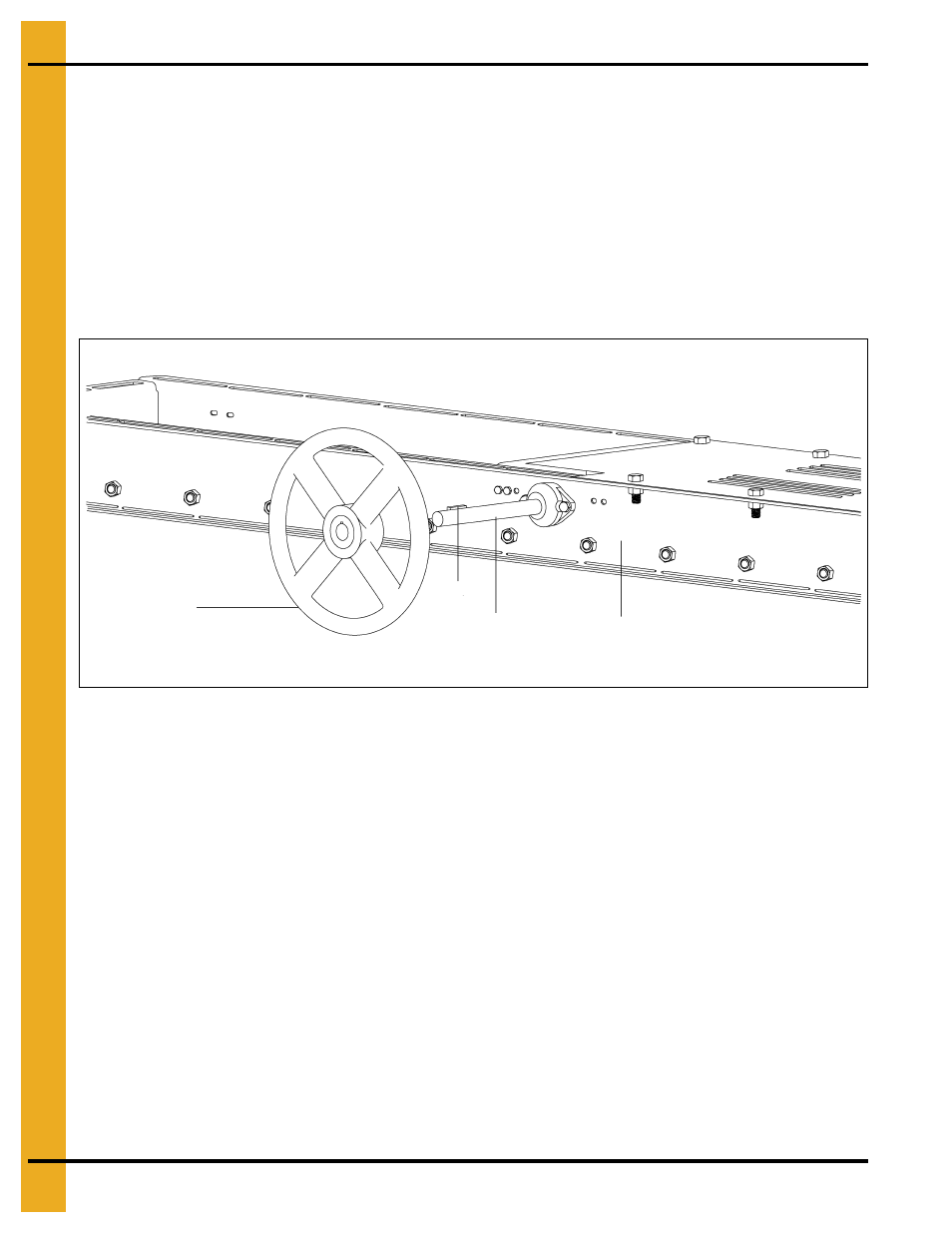

Рисунок 3C
Шпонка
Вал
Стойка затвора
Ручной привод
(Варианты с цепным
и канатным колесом.)
