PNEG-1732 Линейный и поперечный промежуточный разгрузочный затвор с утапливаемым креплением
3. Установка
Общие размеры затвора промывного отверстия

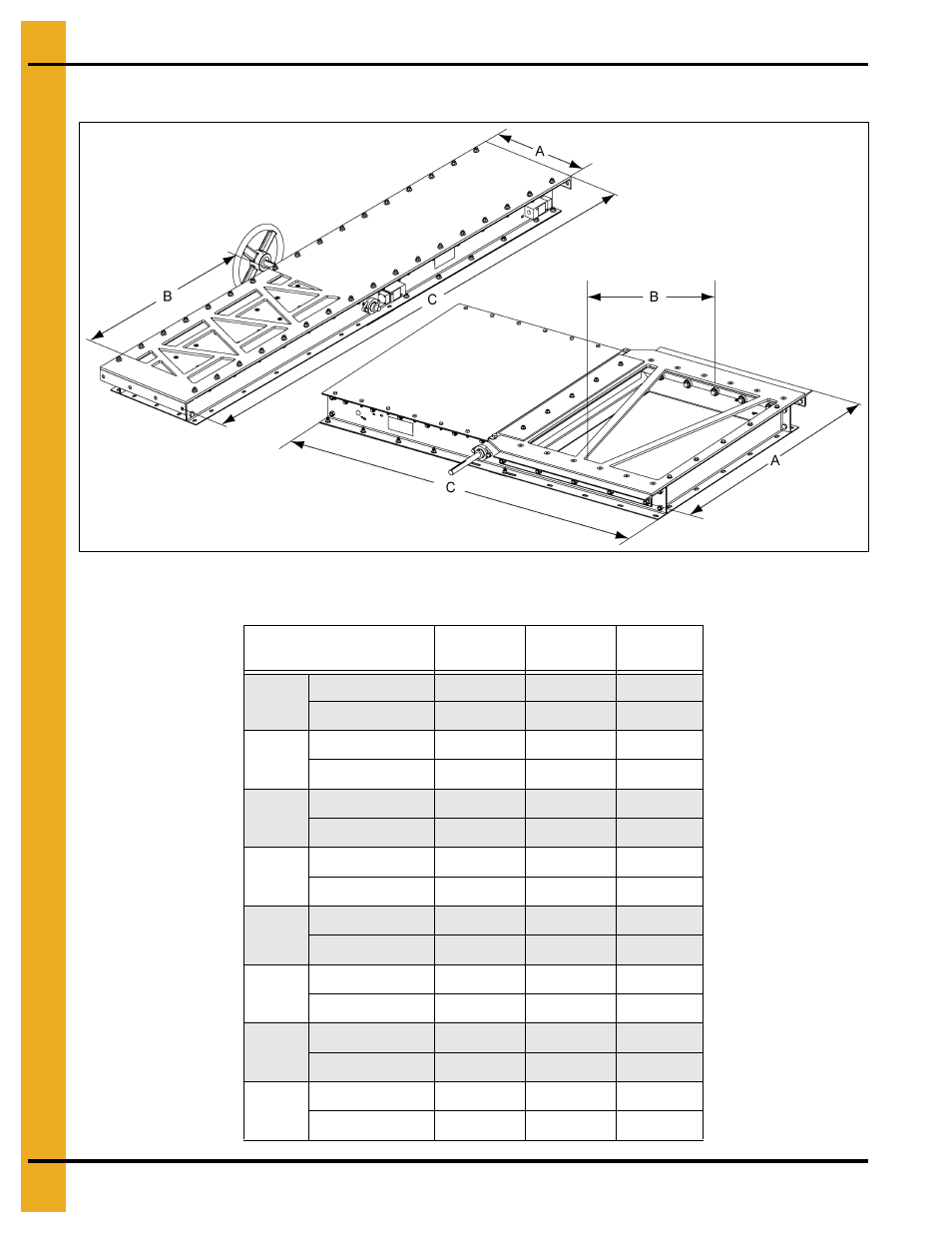

Рисунок 3A Общие размеры затвора промывного отверстия
Общие размеры затвора промывного отверстия
Размер затвора
(ширина транспортера)
A
B
C
09
Линейный
15"
36"
95"
Поперечный
45,813"
35-3/4"
40-1/4"
12
Линейный
16"
36"
95"
Поперечный
45,813"
35-3/4"
44-1/4"
14
Линейный
18"
36"
95"
Поперечный
45,813"
35-3/4"
48-1/4"
16
Линейный
20"
36"
95"
Поперечный
45,813"
35-3/4"
52-1/4"
20
Линейный
24"
36"
95"
Поперечный
45,813"
35-3/4"
60-1/4"
21
Линейный
25"
36"
95"
Поперечный
45,813"
35-3/4"
62-1/4"
26
Линейный
30"
36"
95"
Поперечный
45,813"
35-3/4"
72-1/4"
32
Линейный
36"
36"
95"
Поперечный
45,813"
35-3/4"
84-1/4"
Линейный затвор
с утапливаемым
креплением
Поперечный затвор с
утапливаемым креплением
