30
86
87
+30
85 зеленый/черный

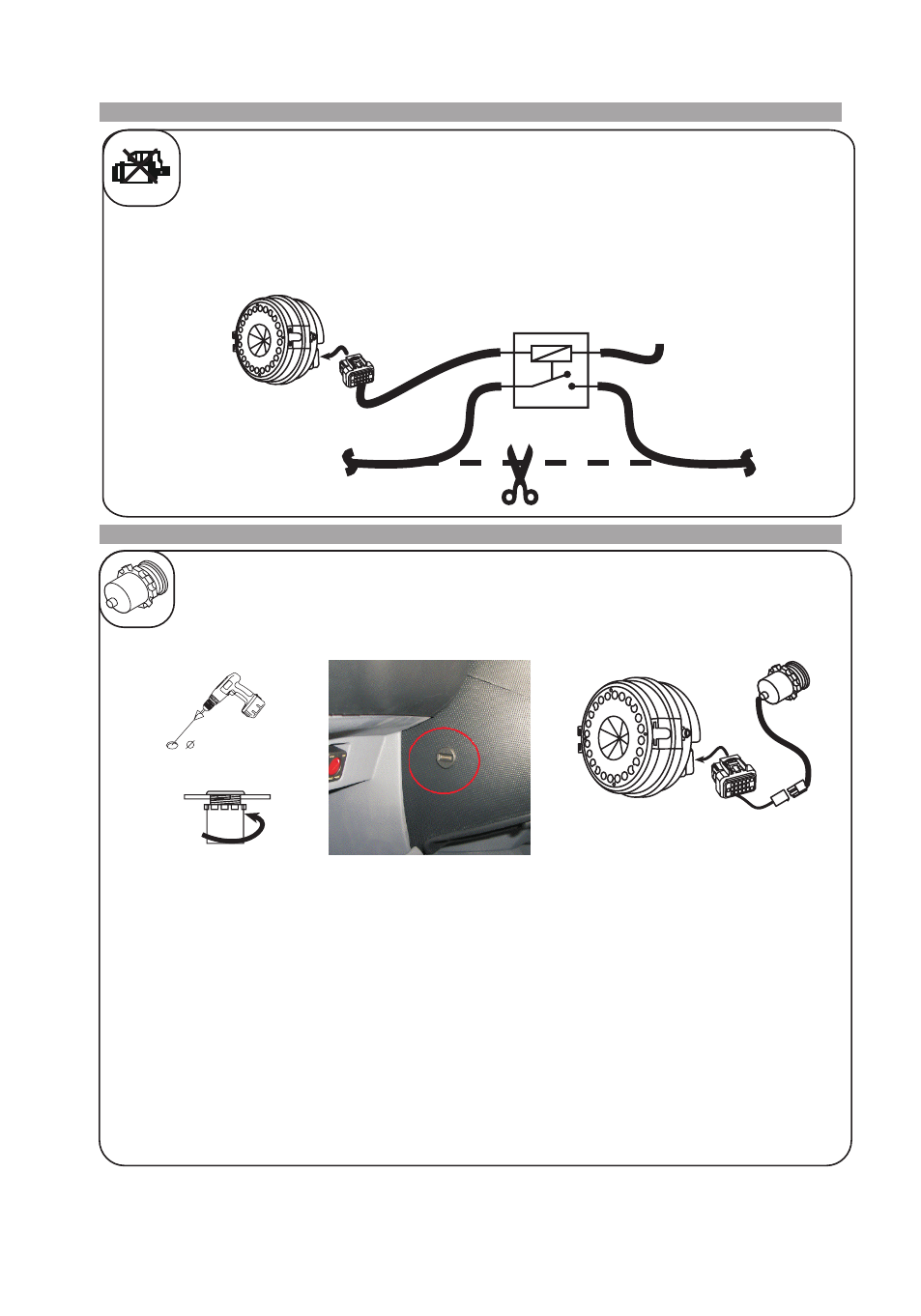

Блокировка запуска двигателя (опция)
Соединить зеленый/черный провод сигнализации с контактом 85 дополнительного
реле. К контакту 86 реле подключить через предохранитель 10 А цепь +30 (+12 В).
Блокировка бензинового двигателя: разрезать черный провод (управление
топливным насосом), находящимся в белом, 8-ми контактном разъеме AH1
(контакт ¹2).
дополнительное реле.
Максимальный ток не менее 30 А
черный
Установка считывателя электронного ключа (опция)
Считыватель размещается любом удобном месте (см.фото). Для его крепления
необходимо просверлить отверстие диаметром 15 мм (1). Зафиксировать корпус
считывателя с помощью пластмассовой гайки (2) и подключить
соединительный кабель.
После завершения монтажа сигнализации необходимо провести процедуру программирования
электронных ключей для чего:
- включить бортовое питание автомобиля;
- включить зажигание;
- дождаться 2 + 2 звуковых сигналов разного тона, что будут указывать на начало процедуры;
- в течение 60 секунд поочередно вставлять электронные ключи в считыватель (максимально
4 ключа). После каждого считывания ключа светодиод должен вспыхнуть один раз,
подтверждая тем самым фиксацию кода ключа в памяти системы;
- для выхода из процедуры программирования дважды включить/выключить зажигание.
Проверка аварийного выключения системы с помощью электронных ключей
- включить режим охраны сигнализации, вызвать сигнал тревоги и вставить ключ в считыватель.
Тревога должна быть выключена, светодиод перестает мигать;
- последовательно включить и выключить охрану с помощью штатного брелка автомобиля для
восстановления нормального режима работы сигнализации;
- повторно включить режим охраны с помощью штатного брелка и проверить охранные функции
системы.
15 мм
Aygo Aygo Aygo Aygo Aygo
Aygo Aygo Aygo Aygo Aygo
