Инструкция по эксплуатации META TH-30R
Страница 13
+15
красный
коричневый
зеленый/красный

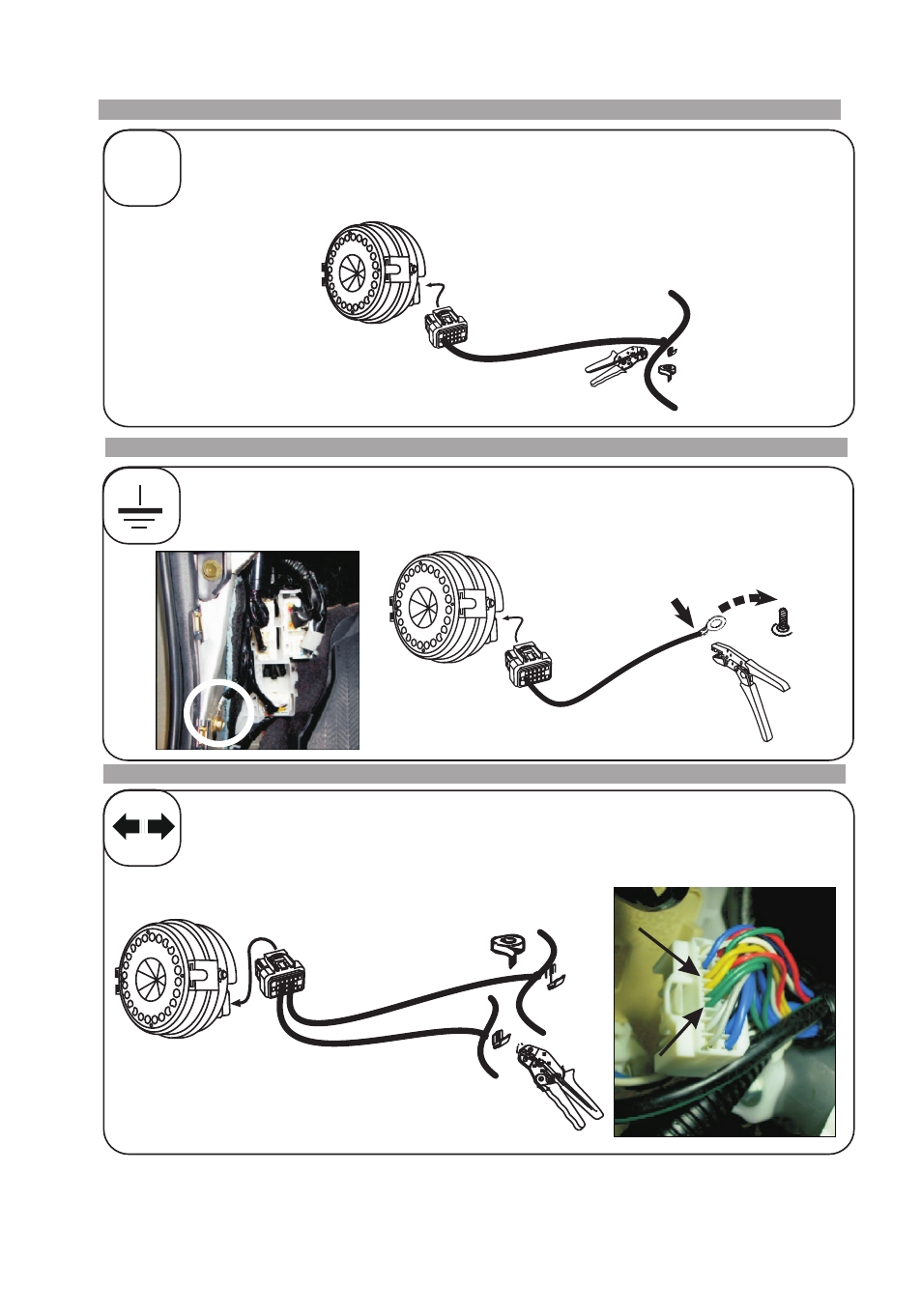

Подключение питания 0 В (”масса”)
Коричневый провод системы подсоединяется к шпильке кузова (см. рисунок). Для
подключения следует использовать круглую клемму диаметром 6 мм.
Подключение сигнала зажигания (+15)
Соединить зеленый/красный провод системы с красным проводом, расположенным
в сером, 10-контактном разъеме (позиция 6), расположенным на передней стороне блока
предохранителей.
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Corolla Verso
Подключение сигналов управления световой индикацией
Соединить голубой/зеленый провод системы с зеленым проводом, а голубой провод
с желтым проводом, расположенными позициях 6 и 3 соответственно в черном, 20-ти
контактном разъеме на передней стороне блока предохранителей.
голубой/зеленый
голубой
зеленый
желтый
- 12 -
