Инструкция по эксплуатации META TH-30R
Страница 18
+15
красный
коричневый
зеленый/красный

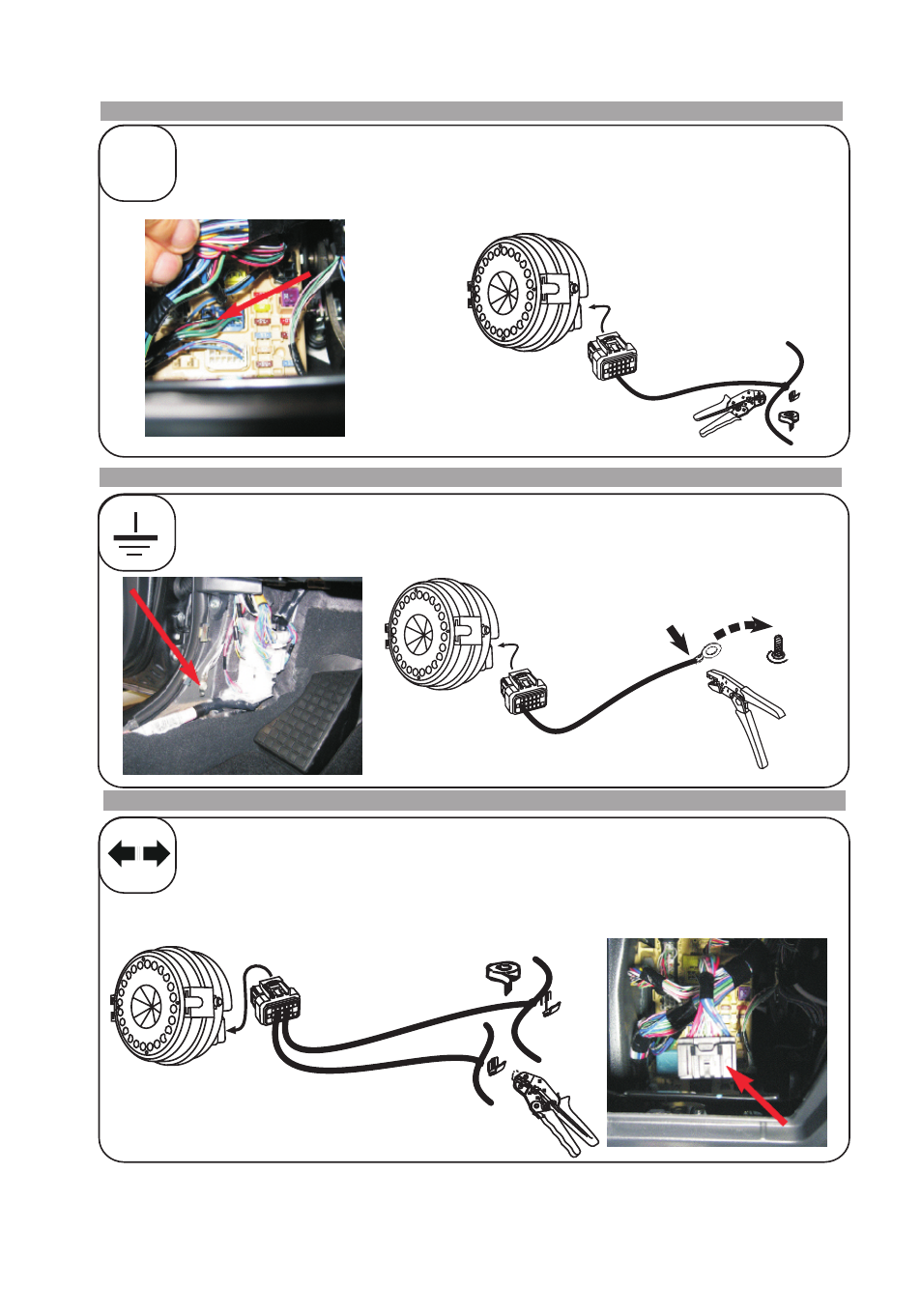

Подключение питания 0 В (”масса”)
Коричневый провод системы подсоединяется к шпильке кузова (см. рисунок). Для
подключения следует использовать круглую клемму диаметром 6 мм.
Подключение сигнала зажигания (+15)
Соединить зеленый/красный провод системы с зеленым/желтым проводом,
расположенным в синем, 6-контактном разъеме DH (позиция ¹5), расположенным на
передней стороне блока предохранителей.
Подключение сигналов управления световой индикацией
Соединить голубой/зеленый провод системы с зелены/белым проводом, а голубой
провод с зеленым/желтым проводом, расположенными позициях 6 и 15 соответственно
в черном, 20-ти контактном разъеме (DB) на передней стороне блока предохранителей.
голубой/зеленый
голубой
зеленый/белый
зеленый/желтый
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
Avensis
- 17-
