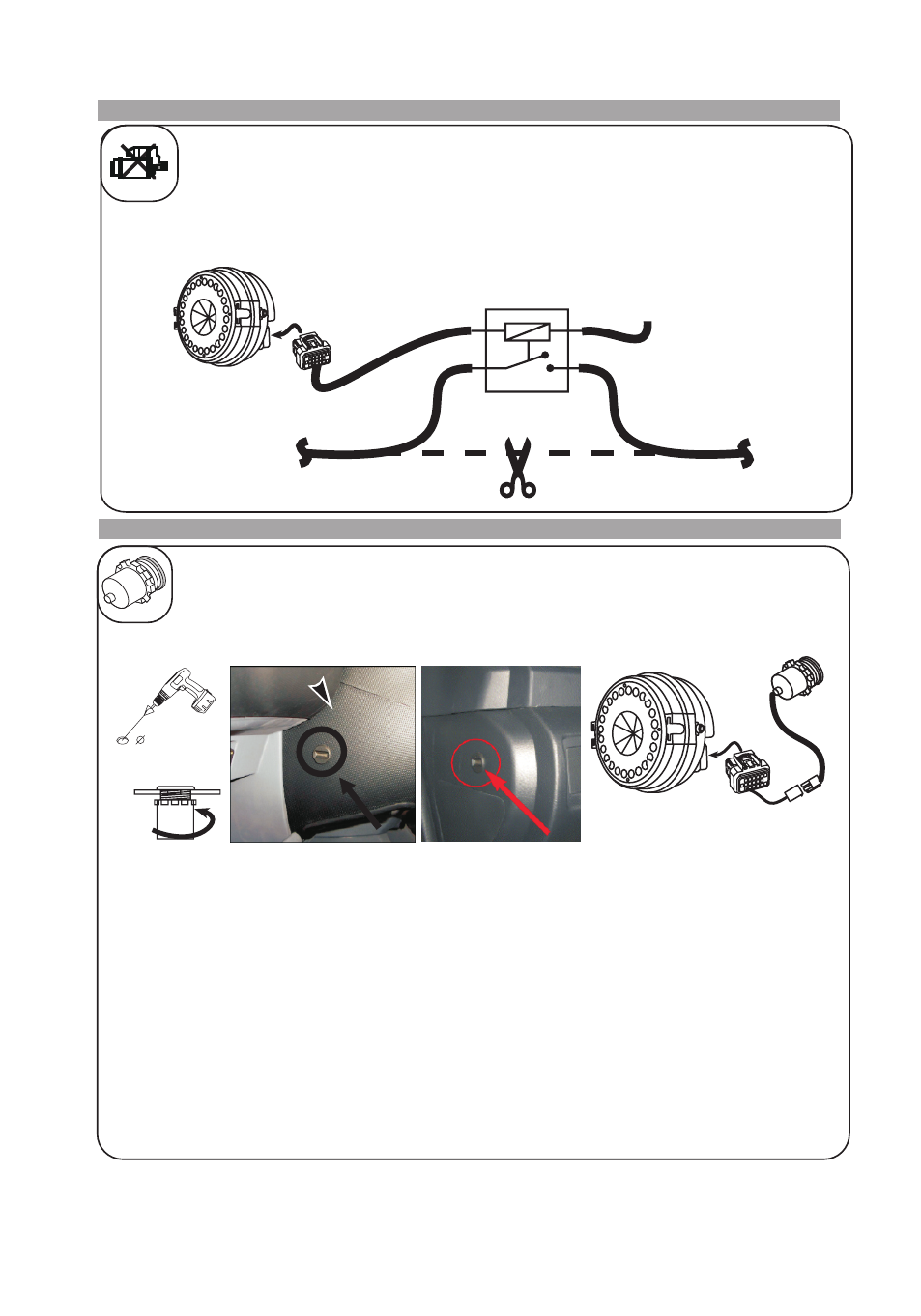

Блокировка запуска двигателя (опция)
Соединить зеленый/черный провод сигнализации с контактом 85 дополнительного
реле. К контакту 86 реле подключить через предохранитель 10 А цепь +30
(постоянное напряжение +12 В).
Для блокировки разрезать черный провод (контакт 7 в 18-им контактном разъеме
IA1, расположенным позади приборной панели.
дополнительное реле.
Максимальный ток не менее 30 А
86 +30
85 зеленый/черный
30
87
черный
Corolla Verso Corolla Verso Corolla Verso Corolla Verso Corolla Verso
Установка считывателя электронного ключа (опция)
Считыватель размещается любом удобном месте (см.фото). Для его крепления
необходимо просверлить отверстие диаметром 15 мм (1). Зафиксировать корпус
считывателя с помощью пластмассовой гайки (2) и подключить
соединительный кабель.
15 мм
После завершения монтажа сигнализации необходимо провести процедуру программирования
электронных ключей для чего:
- включить бортовое питание автомобиля;
- включить зажигание;
- дождаться 2 + 2 звуковых сигналов разного тона, что будут указывать на начало процедуры;
- в течение 60 секунд поочередно вставлять электронные ключи в считыватель (максимально
4 ключа). После каждого считывания ключа светодиод должен вспыхнуть один раз,
подтверждая тем самым фиксацию кода ключа в памяти системы;
- для выхода из процедуры программирования дважды включить/выключить зажигание.
Проверка аварийного выключения системы с помощью электронных ключей
- включить режим охраны сигнализации, вызвать сигнал тревоги и вставить ключ в считыватель.
Тревога должна быть выключена, светодиод перестает мигать;
- последовательно включить и выключить охрану с помощью штатного брелка автомобиля для
восстановления нормального режима работы сигнализации;
- повторно включить режим охраны с помощью штатного брелка и проверить охранные функции
системы.
