Как правильно выбрать помпу?
Выбор модели помпы зависит от ее применения для конкретных условий. Исходны
ми данными для выбора помпы являются:
1. Максимальная производительность (л/мин.),
2. Высота водяного столба между расположением помпы и точкой разбора,
3. Потери во время передачи (гидравлическое сопротивление в трубопроводах, со
единениях, кранах).

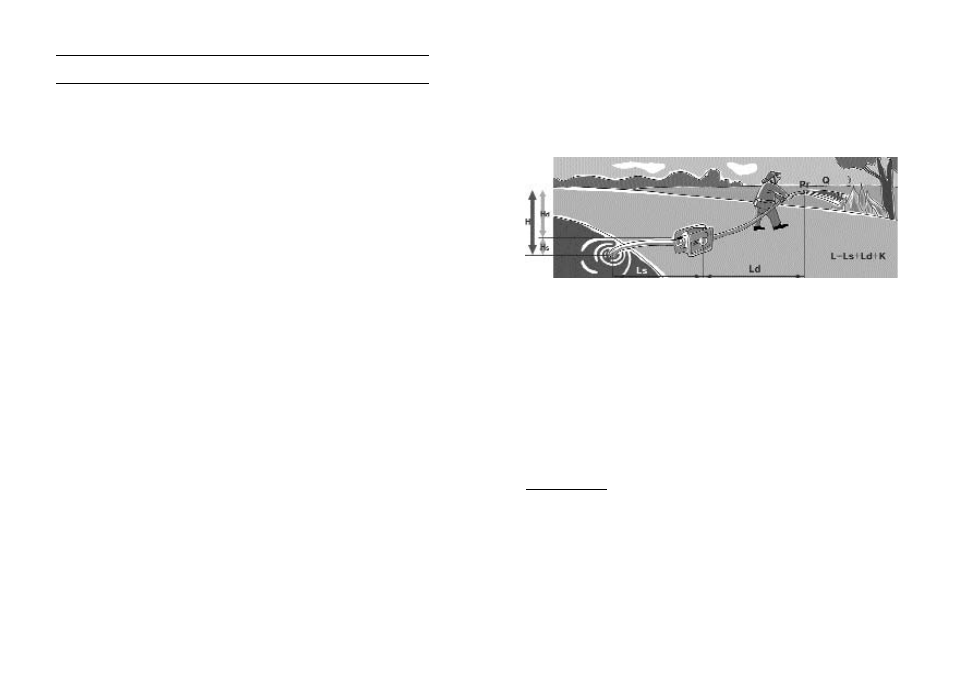

Q — производительность (л/мин)
H = Hs + Hd + Pr высота точки разбора от поверхности забора воды, где
Hs — высота расположения помпы по отношению к уровню поверхности забора
воды (не более 8,5 метров для самовсасывающих устройств по закону
Торичелли);
Hd — высота подъема;
Pr — давление жидкости на выходе из точки разбора (примерно 1 атм. или 10 м
вод. столба).
L — общая длина трубопровода от точки забора до точки разбора
L = Ls + Ld + K, где
Ls — длина трубопровода от точки забора до помпы,
Ld — длина от помпы до точки разбора,
K — эквивалент в метрах гидравлических потерь в трубопроводах, соединениях
и кранах (приведены в таблице).
Пример расчета:
Для мотопомпы МП 800 Д максимальной производительностью 900 л/мин. (3 х 3
дюйма) или (75 х 75 мм), установленной на расстоянии 2 м от водоема (Ls = 2 м) с
длиной подающего шланга 21 м (Ld = 21 м).
Дополнительно подсоединен кран (K = 1 м) согласно таблице гидравлических
сопротивлений.
Помпа установлена на высоте 5 м от поверхности забора (Нs = 5 м).
Высота точки разбора от мотопомпы предполагается 2 м (Нd = 2 м).
Желаемое давление на выходе (в точке разбора) должно составлять 0,5 атм., что
соответствует примерно 5 м водяного столба (Pr = 5 м).
КАЧАЮЩИЙ УЗЕЛ
При работающем
Воздушная пробка во
НЕМЕДЛЕННО
двигателе нет подачи
внутренних полостях
остановить двигатель и выполнить
воды
всасывающего рукава или
работы по п. 6.1.8
качающего узла насоса
Негерметичность клапана
Промыть клапан
всасывающего рукава
в чистой воде
Высота всасывания более 8 м
Установить мотопомпу, обеспечив
высоту всасывания не более 8 м
После наполнения водой
Заполнить всасывающую
внутренних полостей насоса
магистраль насоса водой (п. 6.1.8)
не была завернута пробка
Попадание посторонних
Промыть внутренние полости
частиц (предметов) во
рукавов в чистой воде
внутренние полости рукавов
Разрушение крыльчатки
Заменить крыльчатку
насоса
Негерметичность
Выявить и установить причину
в соединениях напорной
негерметичности
магистрали
При заполнении
Негерметичность
Проверить положение клапана
полостей насоса
в соединениях всасывающей в воде, при необходимости
вода уходит
магистрали или клапана
промыть клапан.
во всасывающий рукав
всасывающего рукава
Выявить и установить причину
негерметичности всасывающей
магистрали
Уменьшился напор
Засорился входной фильтр
Промыть фильтр в чистой воде
Уменьшился напор,
Поврежден всасывающий
Устранить негерметичность
в воде на выходе
рукав или негерметичность
или заменить рукав
много воздуха
соединений всасывающего
рукава
Внешнее проявление,
Вероятная причина
Метод устранения
неисправность
рис. 5
