16
1. Расчет общей длины трубопроводов
L = Ls + Ld + K = 2+21+1 = 24 м.
2. Расчет общей высоты подъема
Н = Нs + Нd +Pr = 5 м + 2 м + 5 м = 12 м.
3. Для определения расхода воды в точке разбора необходимо найти эквивалентную
высоту подъема по формуле Hэ = Н + 0,25 L,
в нашем случае Нэ = 12 + 0,25 х 24 = 18 м.

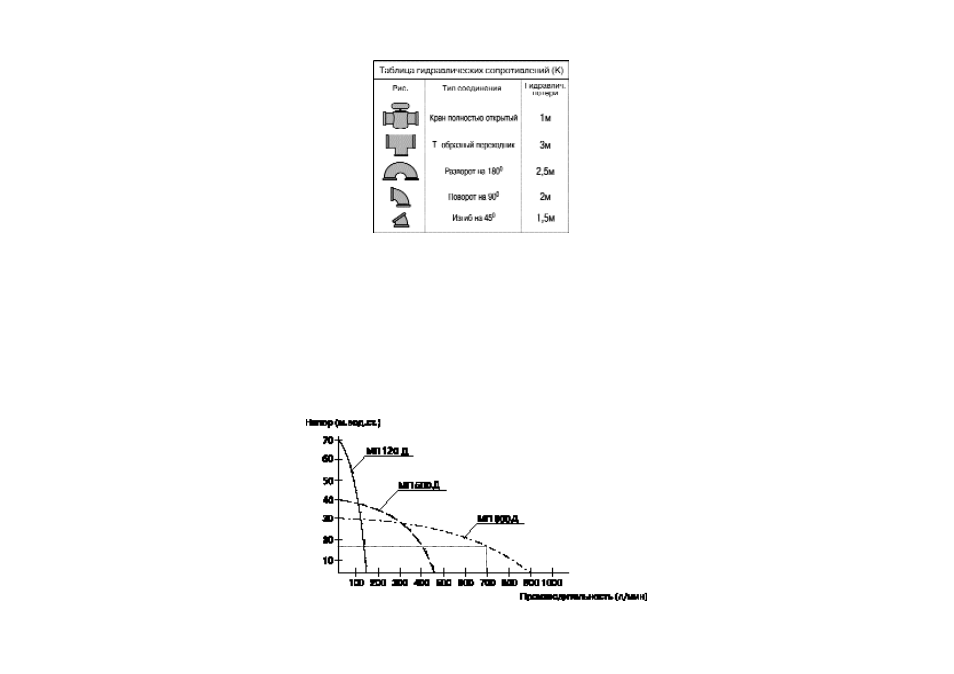

4. На графике зависимости высоты подъема от производительности помпы
находим величину расхода воды в точке разбора от полученного значения
эквивалентной высоты (см. кривую для 3 дюймовой помпы).
Полученное значение расхода для принятых исходных данных составляет примерно
700 л/мин.
