7

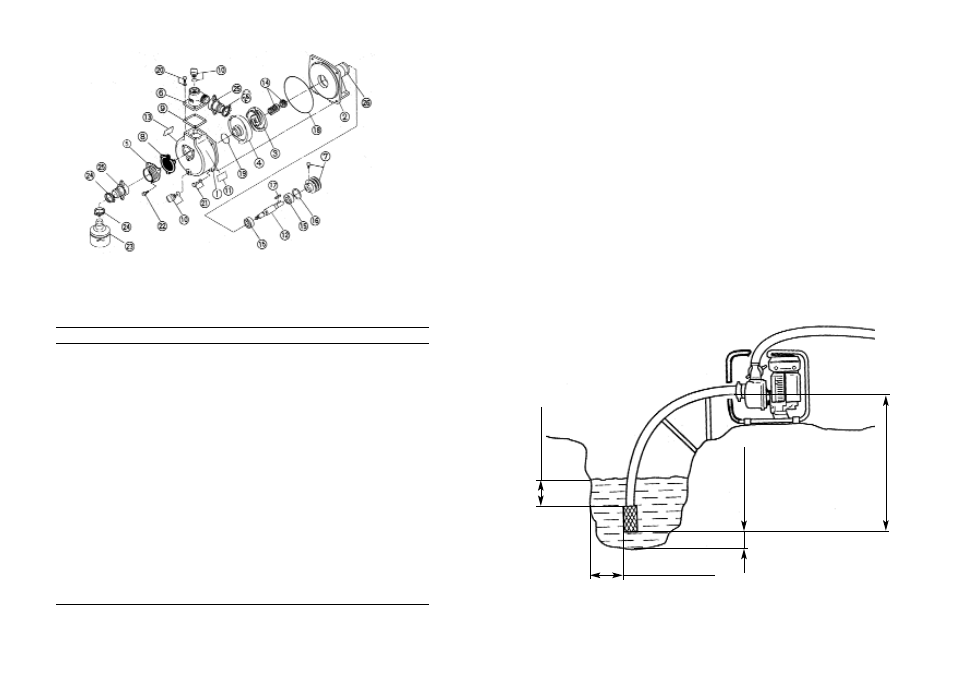

рис. 4
6
таблица 3
Наименование Количество
1 Корпус насоса 1
2 Крышка насоса 1
3 Рабочее колесо 1
4 Улитка 1
5 Всасывающий патрубок 1
6 Напорный патрубок 1
7 Шкив 1
8 Обратный клапан 1
9 Прокладка 1
10 Пробка с прокладкой 2
11,13 Шильдик 1
12 Вал 1
14 Сальник 1
15 Подшипник 2
16 Фиксатор 1
17 Шпонка 1
18 Уплотнительное кольцо 1
19 Уплотнительное кольцо 1
20 Болт 4
21 Винт 4
22 Болт 3
23 Сетчатый фильтр 1
24 Хомут 3
25 Накидной патрубок переходник 2
рис.3
Напор и производительность мотопомпы зависят от оборотов двигателя.
На конце всасывающего шланга устанавливается сетчатый фильтр 23, предотвра
щающий попадание крупных предметов и камней в насос.
6. ПОДГОТОВКА МОТОПОМПЫ К РАБОТЕ
6.1. Распаковать мотопомпу, проверить комплектацию и сверить номера на изделии
и в гарантийном талоне.
6.2. Убедиться в отсутствии посторонних предметов во внутренних полостях патруб
ков насоса.
6.3. Смонтировать детали всасывающего и подающего тракта:
— подсоединить к всасывающему шлангу фильтр;
— подсоединить всасывающий и напорный шланги к патрубкам.
Всасывающий шланг должен быть несминаемым (гофрированным), поскольку рабо
тает на сжатие.
6.4. Закрепить шланги хомутами.
При монтаже соблюдать следующие требования:
— под хомутами крепления не должно быть складок стенок рукавов;
— затяжка хомутами не должна превышать 40% толщины стенки рукава;
— расстояние между торцом рукава и торцом хомута должно быть не менее 4 мм.
6.5. Провести внешний осмотр мотопомпы. Проверить надежность подсоединения
всасывающего и напорного рукавов, шлангов системы охлаждения цилиндра
двигателя.
6.6. Подготовьте к запуску двигатель согласно «Инструкции по эксплуатации двига
теля» (заправить маслом, топливом и т.д.).
300 мм, не менее
8000 мм, не более
300 мм, не менее
200 мм, не менее
