Инструкция по эксплуатации ООО АЛЬТОНИКА REEF NET R-402
Страница 3
3
Установка индикатора системы
Установка кнопки VALET
Установка датчика удара
Подключение замков дверей
Установите индикатор системы на приборной панели в месте, обеспечи-
вающем необходимый обзор.
Установите кнопку VALET на приборной панели в
месте, обеспечиваю-
щем удобство пользования.
Установку датчика удара произведите согласно инструкции по установке
на это устройство.
Подключение передатчика пейджера
Подключение датчика объема
Подключите передатчик пейджера согласно схеме.
При использовании специального трехзонного пейджера производства
фирмы “Альтоника” (например, GUARD RP-12 èëè REEF
PAGE-100) третий,
четвертый и пятый уровни специального программирования включаются по
желанию
владельца автомобиля. При использовании другого пейджера они
должны быть выключены.
Двухзонный датчик объема подключается к разъему Х4 блока управле-
ния. Функциональное назначение контактов
разъема Х4 блока управления
(нумерация слева направо):
1 - питание датчика +12 В;
2 - общий 0 В (корпус);
3 - сигнальный вход тревожного уровня;
4 - сигнальный вход предупредительного уровня.
Сигнальные входы рассчитаны на низкий активный уровень (например,
открытый коллектор n-p-n).
Если датчик объема не успевает выйти на рабочий режим к началу
реагирования на него системы, включите задержку контроля датчиков удара и
объема на 40 с
Если работа пейджера вызывает срабатывание датчика объема, включите
двадцать пятый уровень специального программирования. При этом состояние
®
(одиннадцатый уровень специального программирования).
Система REEF
позволяет управлять
дверными замками различных типов
и с
разной длительностью
управляющего сиг-
нала.

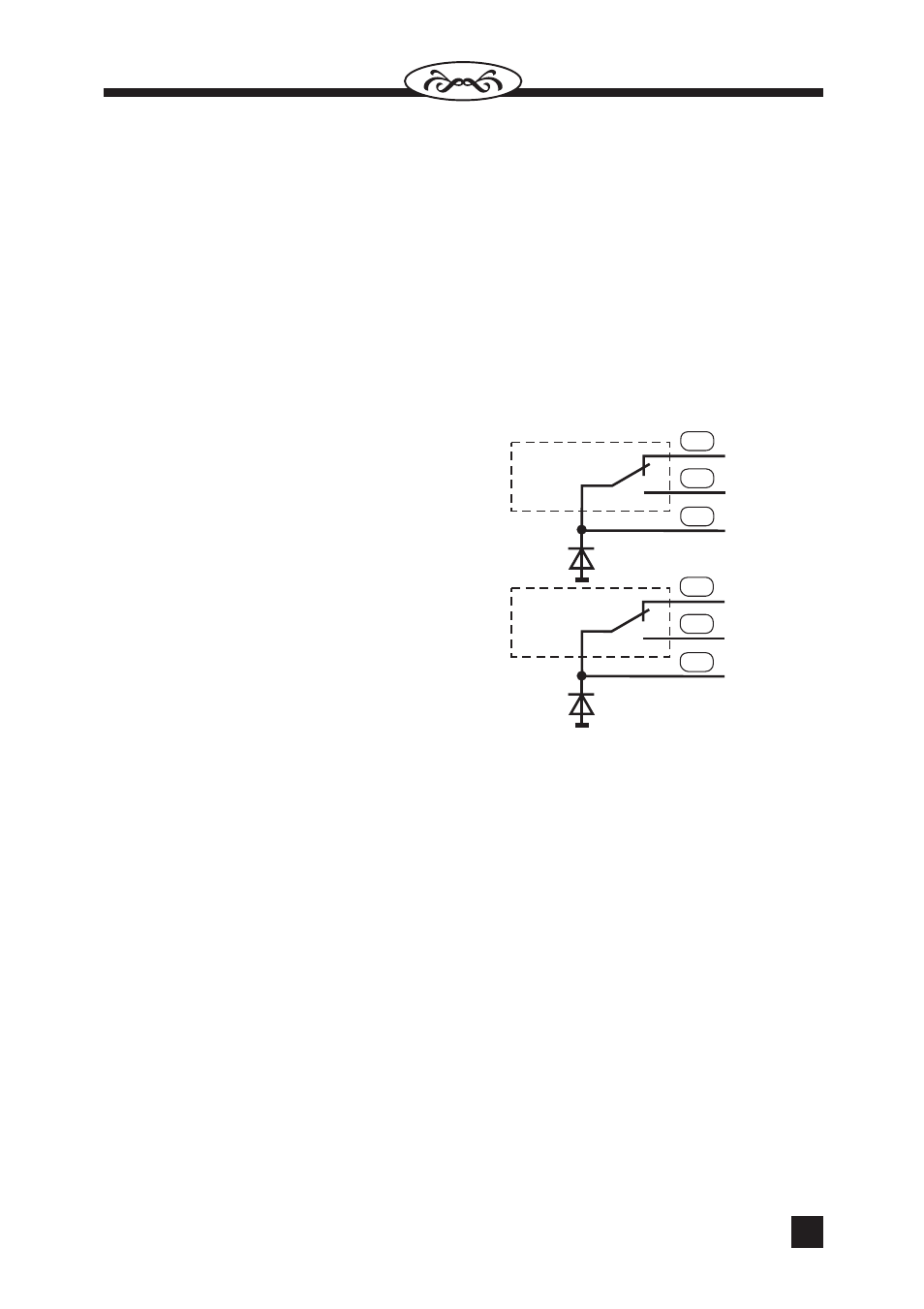

Ниже
приведена схема выходных
цепей управления дверными замками.
Выбор
длительности
управляющего
сигнала 0,8 с или 5 с см. шестой уро-
вень специального программирования.
®
Нормально
замкнут
Нормально
разомкнут
Управление
запиранием
Реле
запирания
Реле
отпирания
Нормально
замкнут
Нормально
разомкнут
Управление
отпиранием
13
16
14
17
20
19
