Технические характеристики
<Секция рекордера>
Количество треков:
4 х 8 виртуальных треков, одновре-
менное воспроизведение 4/2 треков
Формат записи: 16 бит, компрессия MPEG1 Layer 2, 32 кГц
Время записи на 16 Мб SmartMedia:
Качество Hi = прибл. 11 минут/1 трек
Качество Standard = прибл. 16 минут/1 трек
Качество Economy = прибл. 33 минут/1 трек
Максимум = прибл. 270 минут/1 трек (Economy, при 128 Мб)
* Время записи может зависеть от условий эксплуатации.
Количество песен: 99 на карту
Количество меток: 100 на песню
Темп: 40 — 240
Типы метронома: 32
Типы ритма: 55
Редакция треков: копирование, вставка, стирание, удаление,
временные растяжение/сжатие
Редакция песен: переименование, копирование, удаление
Счетчик: Мин/Сек/Мсек, События/Такты/Тики
< Секция микшера>
Структура: 4 канала + 2 канала (при использовании функции
дополнительного входа)
< Секция эффектов>
Структура: гитарный, разрыв, мастер, финальный; одновре-
менно может использоваться один
Эффекты: 100 пресетных/100 пользовательских
<Тюнер>
Диапазон настройки: 27.5 Гц — 2093 Гц
Калибровка: фиксированная A=440 Ãö
<Карта>
3.3 Â SmartMedia (4 — 128 Ìá)
<Общие>
Питание: прилагаемый блок питания, две щелочные батареи AA
(приобретаются отдельно)
Время работы от батарей: 2 часа (без подсветки)
Габариты: ширина 124 мм, глубина 110 мм, высота 34 мм
Вес: 265 г (без батарей)
Входы/выходы
A/Ц-, Ц/A-преобразование: 24 бит
Частота дискретизации: 32 кГц
<Гитарный вход>
Разъем: 6.3 мм джек (несимметричный)
Входное сопротивление: 470 кОм (LOW) /940 êÎì (HIGH)
Максимальный уровень
[LOW]:
+8 dBu (типовой)
[HIGH]:
+14 dBu (типовой)
Номинальный уровень
[LOW]:
–44 dBu @ TRIM=макс.
–4 dBu @ TRIM=ìèí.
[HIGH]:
–38 dBu @ TRIM= макс.
+2 dBu @ TRIM= мин.
Сопротивление источника: 600 Ом
<Линейный вход>
Разъем: стерео миниджек
Входное сопротивление: 10 кОм
Максимальный уровень: +2 dBu
Номинальный уровень:
–50 dBu @ TRIM= макс.
–10 dBu @ TRIM= мин.
Сопротивление источника: 600 Ом
<Выход>
Разъем: стерео миниджек
Выходное сопротивление: 1 кОм
Максимальный уровень: +0 dBu
Номинальный уровень: –12 dBu
Сопротивление нагрузки: более 10 кОм
< Выход наушников >
Разъем: стерео миниджек
Выходное сопротивление: 10 Ом
Максимальный уровень: 7 мВт @ 33 Ом
<USB>
Разъем: тип B
Поддерживаемые системы: Windows Me/2000 и старше, Mac
OS 9.0.4 и старше
Прилагаемые аксессуары
Карта SmartMedia (16 Мб)
Блок питания PXRC-00S
Мягкий кейс
* Изменения спецификации возможны без предварительного
уведомления.
28
Korg PXR4. Руководство пользователя
AD
GUITAR
EFFECT
REC TRK1
REC TRK2
AD
TRK1
TRK2
TRK3
TRK4
MASTER
EFFECT
FINAL
EFFECT
RHYTHM
GUITAR
INPUT
LINE
INPUT
INPUT
SELECT
TRIM
ASSIGN
(SOURCE
SELECT)
REC
SELECT
REC
SELECT
REC
SELECT
REC
SELECT
Level
2
Level
1
Level
3
Level
4
Pan4
Pan1
Pan2
Pan3
EffRetLv
EffRtBal
RyhthmLv
LEVEL
MASTER OUT
PHONES
VOLUME
DISPLAY
SEND
L
SEND
R
MASTER
L
MASTER
R
L
R
MIC
3
2
1
4
DA
DA
REC TRK1
TRK3
REC TRK2
TRK1
TRK2
TRK4
RECORDER
Send-L2
Send-R2
Send-L3
Send-R3
Send-L1
Send-R1
Send-L4
Send-R4
ASSIGN
ASSIGN
(AutoPan)
LO
HI
TUNER
PRE
POST
PRE
PRE
PRE
POST
POST
POST
SubIn
On
Off
INSERT
EFFECT

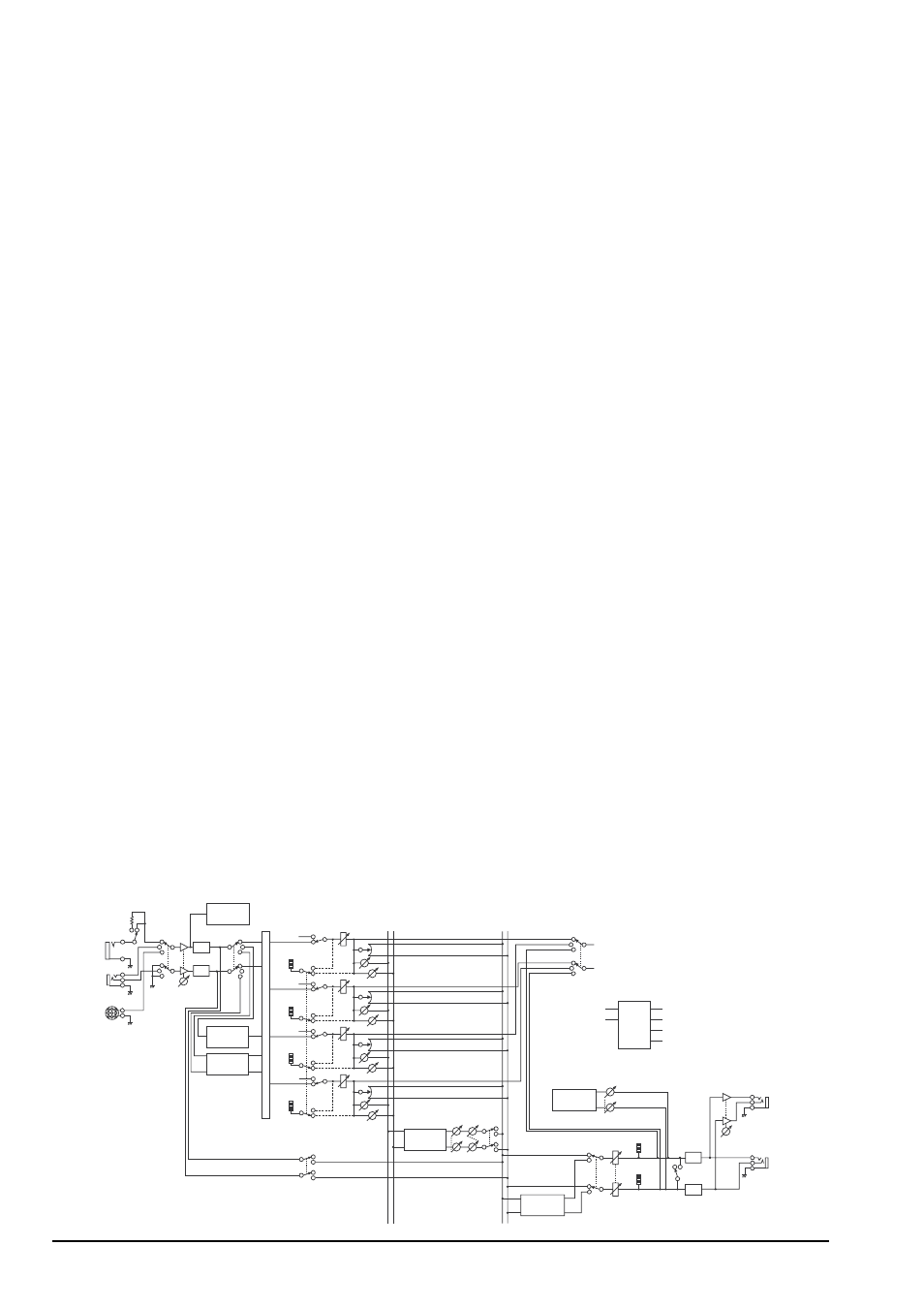

Блок схема
