Лемакс КСГВ Эксплуатация - Инструкция (Страница 8)

14
В. 1.17
15

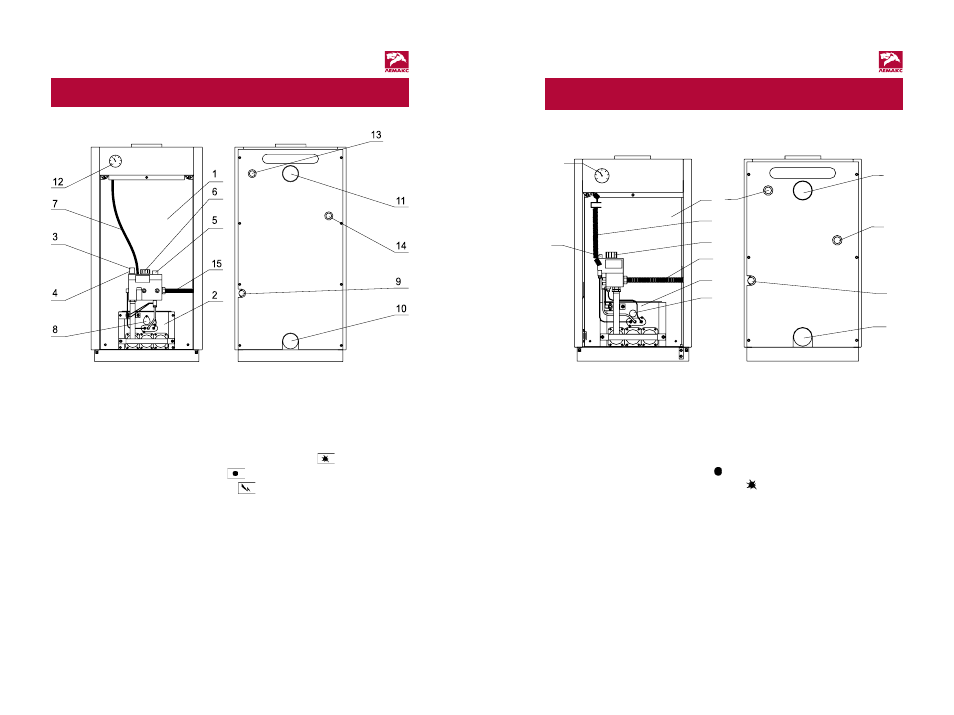

1. Котел.
2. Газогорелочное устройство.
3. Кнопка подачи газа на пилотную горелку (
).
4. Кнопка выключения ( ).
5. Пьезовоспламенитель ( ).
6. Рукоятка настройки температуры.
7. Трубка термодатчика.
8. Смотровое окно.
9. Штуцер для подключения газа.
10. Вход отопительной воды.
11. Выход отопительной воды.
12. Указатель температуры.
13. Выход воды горячего водоснабжения.
14. Вход воды горячего водоснабжения.
15. Гибкая подводка для газа из нержавеющей стали.
Рис 2.
УСТРОЙСТВО КОТЛА С ГАЗОГОРЕЛОЧНЫМ УСТРОЙСТВОМ ГГУ «ЛЕМАКС»
НА ОСНОВЕ «710 MINISIT» И ИНЖЕКЦИОННОЙ ГОРЕЛКИ
1. Котел.
2. Газогорелочное устройство.
3. Рукоятка управления температурой, имеющая пози-
цию «выключено» ( ) и позицию «розжиг» (подача
газа на пилотную горелку ( )).
4. Пьезовоспламенитель.
5. Трубка термодатчика.
6. Смотровое окно.
7. Штуцер для подключения газа.
8. Вход отопительной воды.
9. Выход отопительной воды.
10. Указатель температуры.
11. Выход воды горячего водоснабжения.
12. Вход воды горячего водоснабжения.
13. Гибкая подводка для газа из нержавеющей стали.
Рис 3.
УСТРОЙСТВО КОТЛА С ГАЗОГОРЕЛОЧНЫМ УСТРОЙСТВОМ ГГУ
«ЛЕМАКС» НА ОСНОВЕ «630 EUROSIT» И ИНЖЕКЦИОННОЙ ГОРЕЛКИ
10
3
1
13
5
4
2
6
9
7
8
12
11
