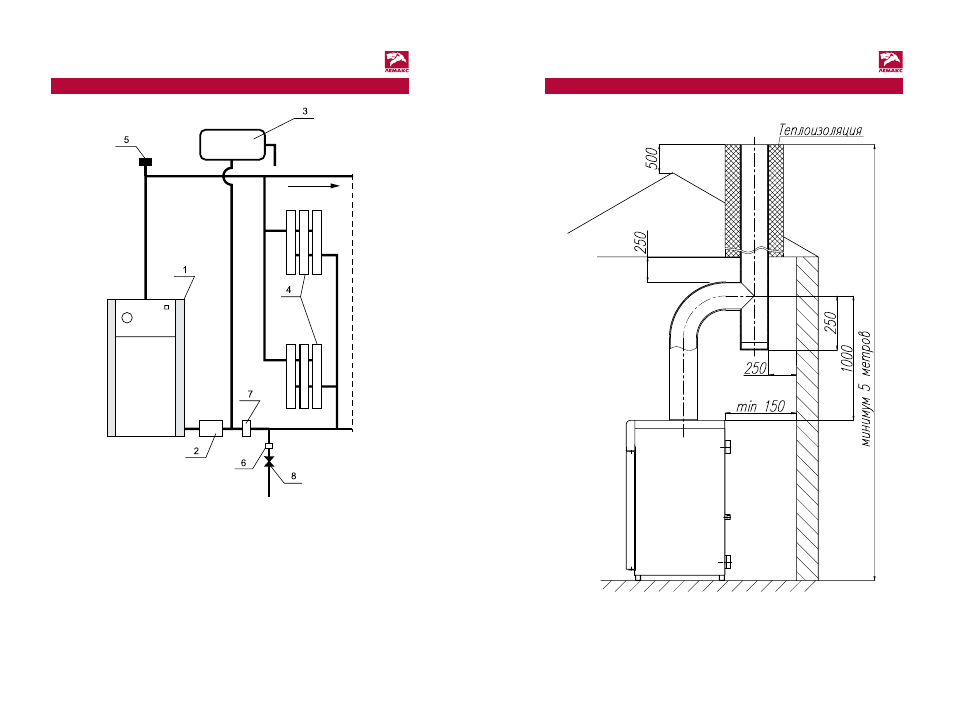

СХЕМА МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ
Рис 6.
1. Котел.
2. Циркуляционный насос.
3. Расширительный бак.
4. Радиаторы отопления.
5. Автоматический сбрасник воздуха.
6. Сбросной предохранительный клапан на 1,5 атм.
7. Шлакоотделитель.
8. Кран для заполнения и слива системы отопления.
СХЕМА МОНТАЖА ДЫМОХОДА КОТЛА
Рис 7.
