12
В. 1.17
13
11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Котел стальной газовый отопительный водогрейный.
Заводской номер _____________________________________________________
Модель котла _______________________________________________________________________
Газогорелочное
устройство __________________________________________________________________________
соответствует ТУ 4931-007-24181354-2009 согласно ГОСТ 20548-87 и признан
годным для эксплуатации.
Котел проверен на прочность и герметичность гидравлическим давлением
0,3 МПа (3 кг/см
2 )
Дата изготовления _________________________________________________________________
Представитель завода ________________________________________________
ОТК ____________________________________________________________________________________ М.П.
12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наименование
неисправностей Вероятная причина Метод устранения
1. Отключается основная
горелка А. Недостаточное
разрежение в дымоходе,
забит дымоход
Б. Нарушена настройка
терморегулятора А. Очистить дымоход
Б. Произвести настрой-
ку терморегулятора
2. Утечка газа в местах
соединения Износились прокладки,
ослабли резьбовые
соединения Закрыть газовый кран
на газопроводе. Вызвать
работников газовой
службы
3. Пламя горелки удли-
ненное, красно-оранже-
вого цвета А. Недостаточная тяга в
дымоходе
Б. Забились горелки А. Прочистить дымоход
Б. Прочистить горелки
4. Отсутствует цирку-
ляция воды в системе
(вода в котле горячая, а
в радиаторах холодная) А. Недостаточное коли-
чество воды в системе
Б. Нет уклонов труб
системы А. Заполнить систему
Б. Выполнить монтаж
трубопроводов системы
согласно п. 8.5. настоя-
щего руко вод ства
5. Отключился котел Временно прекращена
подача газа Закрыть газовый кран на
газопроводе

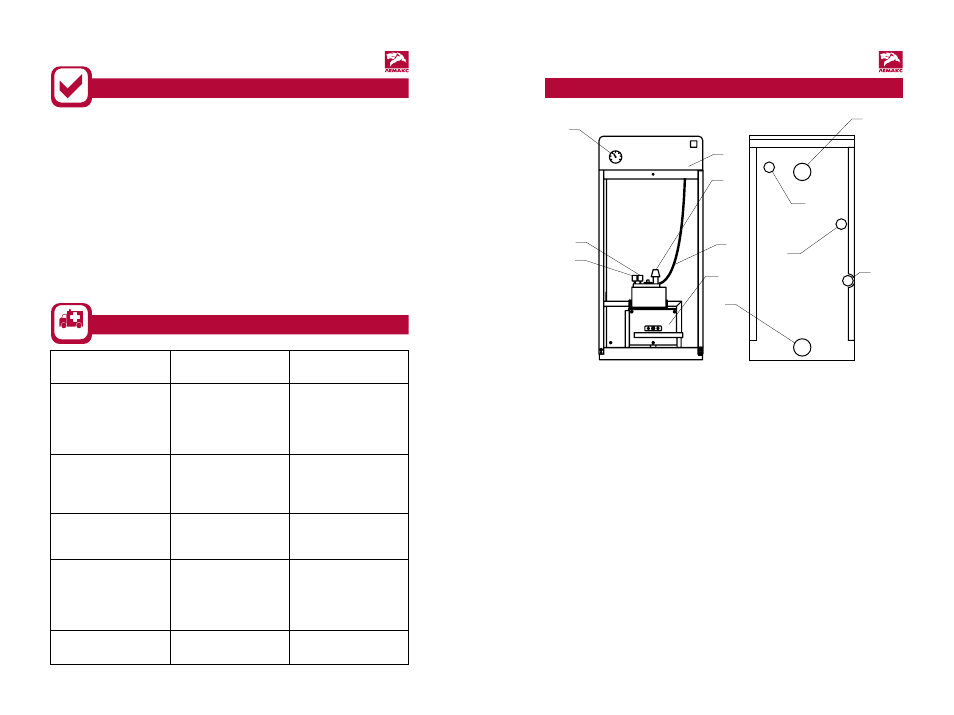

Рис 1 .
1. Котел.
2. Газогорелочное устройство.
3. Кнопка выключения.
4. Кнопка пусковая.
5. Терморегулятор.
6. Штуцер подключения газа.
7. Выход отопительной воды.
8. Вход отопительной воды.
9. Указатель температуры.
10. Выход воды горячего водоснабжения.
11. Вход воды горячего водоснабжения.
12. Трубка термодатчика.
11
6
7
8
1
5
2
9
4
3
УСТРОЙСТВО КОТЛА С ГАЗОГОРЕЛОЧНЫМ УСТРОЙСТВОМ УГ
10
12
