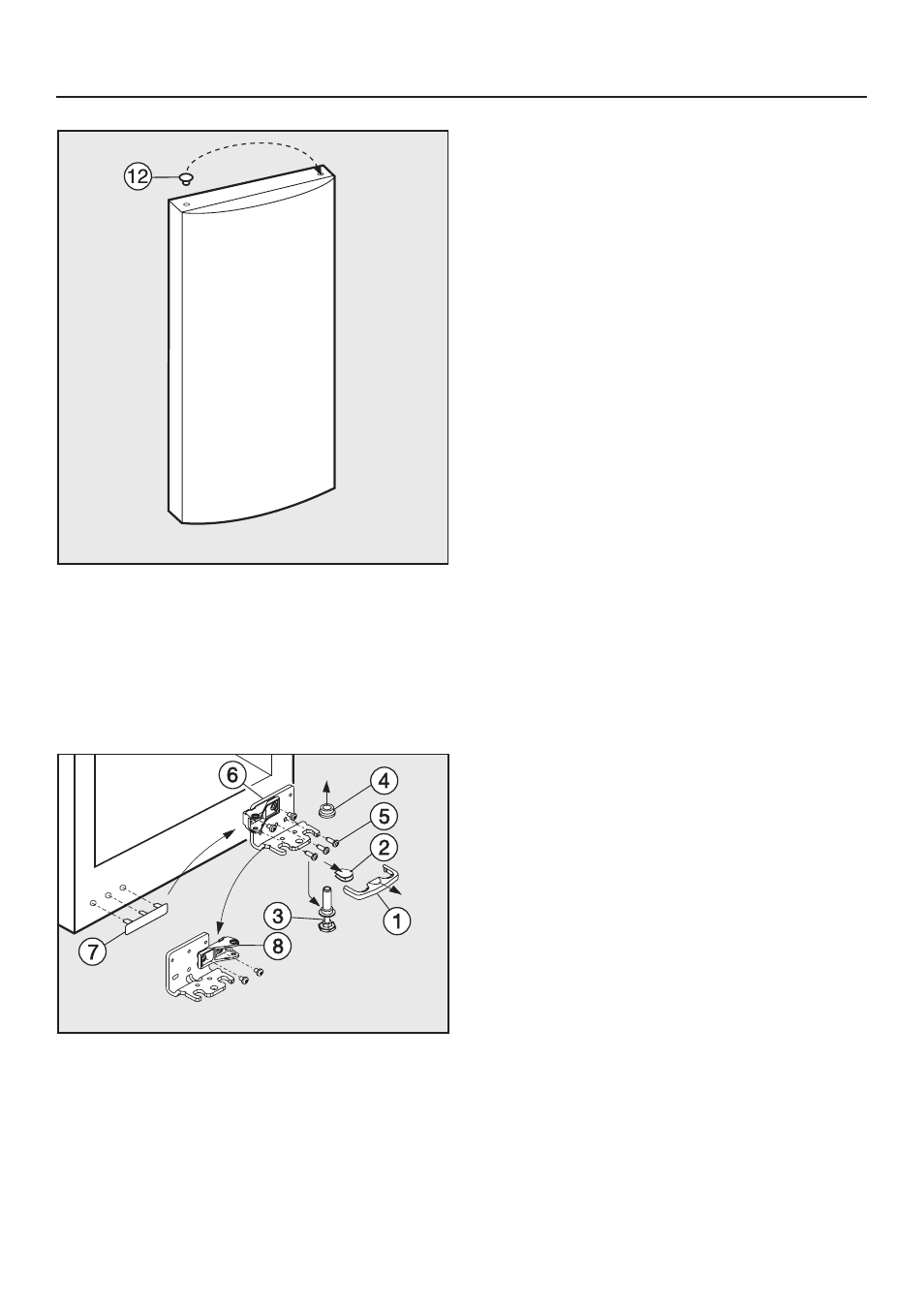

^ Снимите соответственно заглушку
l с подшипниковой втулки в двер-
це и поставьте заглушку на проти-
воположную сторону.
Монтаж нижней дверцы:
^ Снимите деталь облицовки a, на-
правляя ее вперед.
^ Снимите облицовочную деталь b.
^ Полностью вверните ножку у оси
подшипника c.
^ Осторожно наклоните прибор с
участием другого человека назад и
выньте ось подшипника c, вытянув
ее вниз.
^ При этом обратите внимание на
гильзу шарнира d.
^ Отвинтите шурупы e и снимите
кронштейн подшипника f.
^ Снимите деталь облицовки g и по-
ставьте ее на противоположную
сторону.
^ Приверните кронштейн подшипни-
ка f на противоположной стороне
обоими внешними шурупами.
Оставьте средний шуруп без ис-
пользования, только так можно бу-
дет позднее выровнять дверцу при-
бора через внешние удлиненные
отверстия!
^ Отверните деталь подшипника h
от кронштейна f, поверните ее на
180° и вверните в противополож-
ное отверстие кронштейна.
^ Установите деталь облицовки b
на противоположную сторону.
^ Осторожно наклоните прибор на-
зад с участием другого человека и
вставьте ось подшипника c снизу
в кронштейн подшипника f. При
этом насечка внизу, в кронштейне,
указывает вперед.
^ Наденьте гильзу шарнира d на ось
подшипника c.
^ Наденьте декоративную деталь a.
^ Наденьте нижнюю дверцу сверху
на ось подшипника c.
