Корпус в исполнении IP 66/IP 68 (1 bar)
117 mm (4.61")
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57")
~ 150 mm (5.91")
ø 84 mm (3.31")
M20x1,5
2
M20x1,5
M20x1,5
1

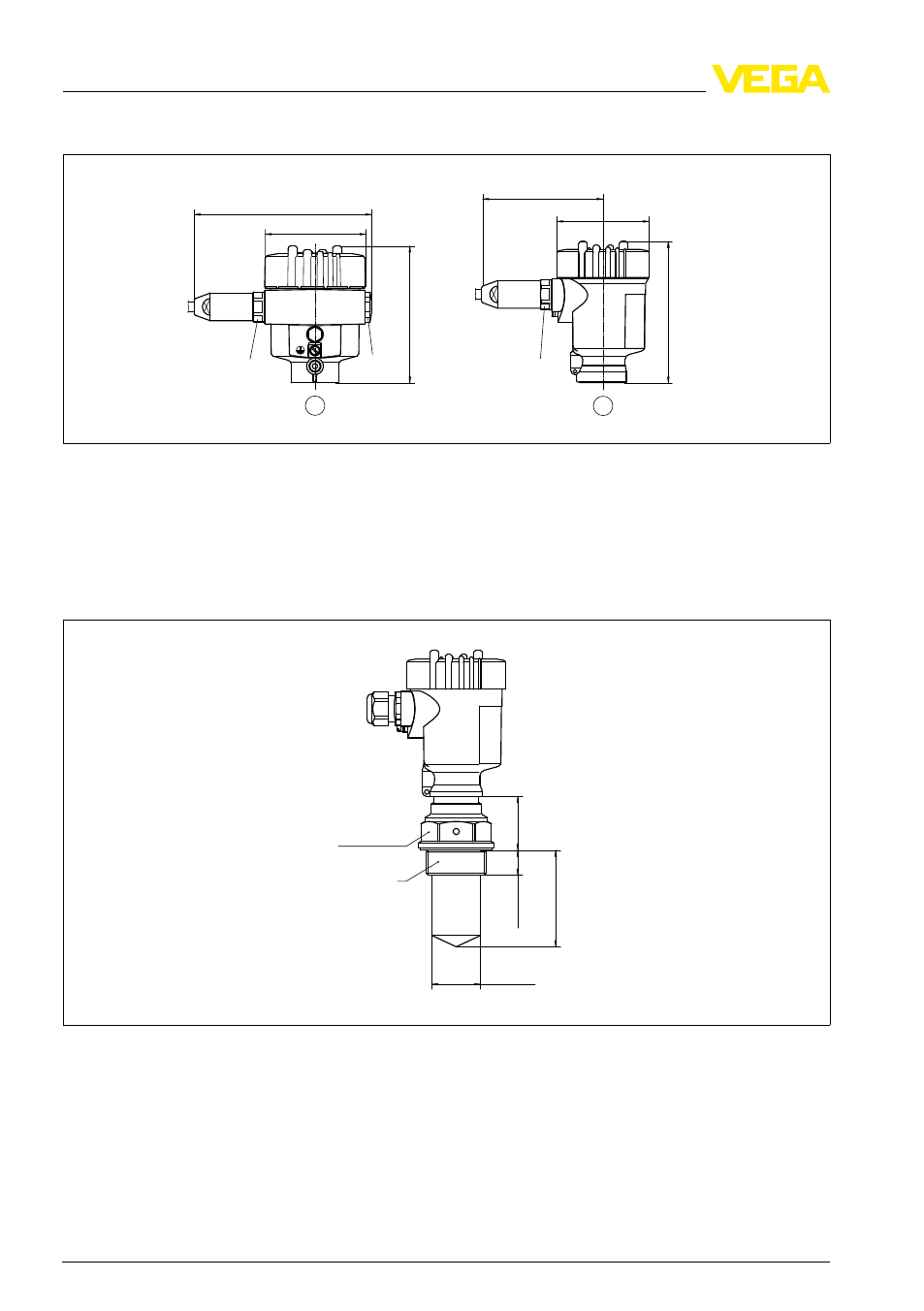

Рис. 44: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки корпус
выше на 9 mm/0.35 in
1
Алюминиевый корпус
2
Корпус из нержавеющей стали (точное литье)
VEGAPULS 61 -
резьбовое исполнение
SW 50 mm
(1.97")
43 mm
(1.69")
20 mm
(0.79")
78 mm (3.07")
ø 39 mm
(1.54")
G1½A / 1½ NPT
Рис. 45: VEGAPULS 61, резьбовое исполнение G1½ A и 1½ NPT
70
VEGAPULS
61 • 4 … 20
mA/HART - двухпроводный
10 Приложение
28434
-RU
-100505
