max.
min.
2
1

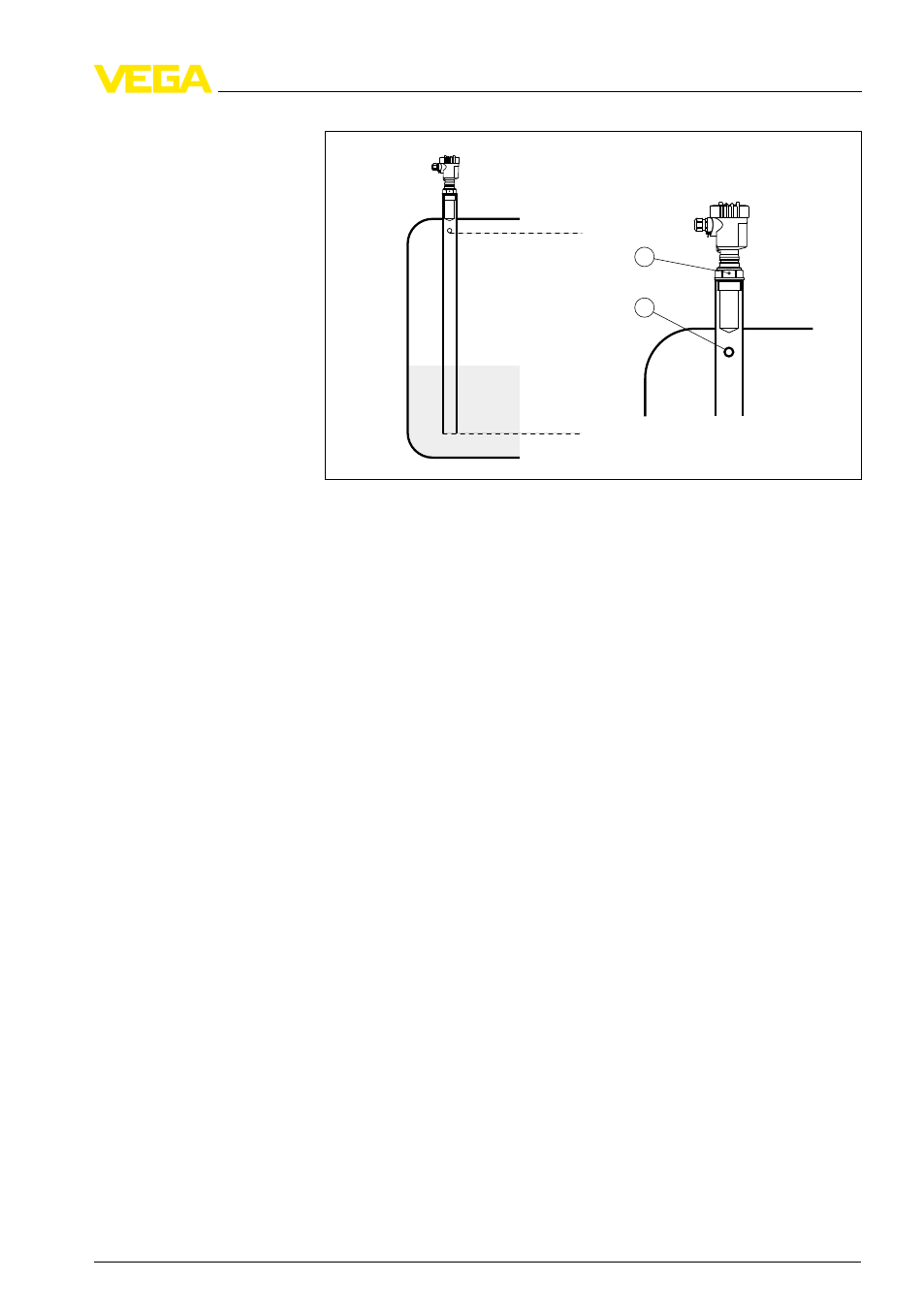

Рис. 15: Измерение в опускной трубе. Вентиляционное отверстие в
опускной трубе должно лежать в одной плоскости с меткой поляризации
на датчике.
1
Метка направления поляризации
2
Вентиляционое отверстие max. ø 5 мм (0.2 in)
Диаметр антенны датчика должен соответствовать внутреннему
диаметру трубы. Уровнемер VEGAPULS 61 с диаметром антенны
40 мм можно устанавливать в трубах диаметром 40 … 80 мм
(1.575 … 3.15
in).
Выносная труба
Помимо опускной трубы в емкости, датчик может быть устано-
влен на выносной трубе снаружи емкости. При настройке нужно
выбрать функцию "Выносная труба".
Датчик должен быть сориентирован таким образом, чтобы метка
поляризации на присоединении располагалась в одной плоско-
сти с отверстиями в трубе или присоединительными отверстиями
в трубе (см. рис. "VEGAPULS в выносной трубе").
VEGAPULS
61 • 4 … 20
mA/HART - двухпроводный
21
4 Монтаж
