3
1
2
Display
1 2 I²C

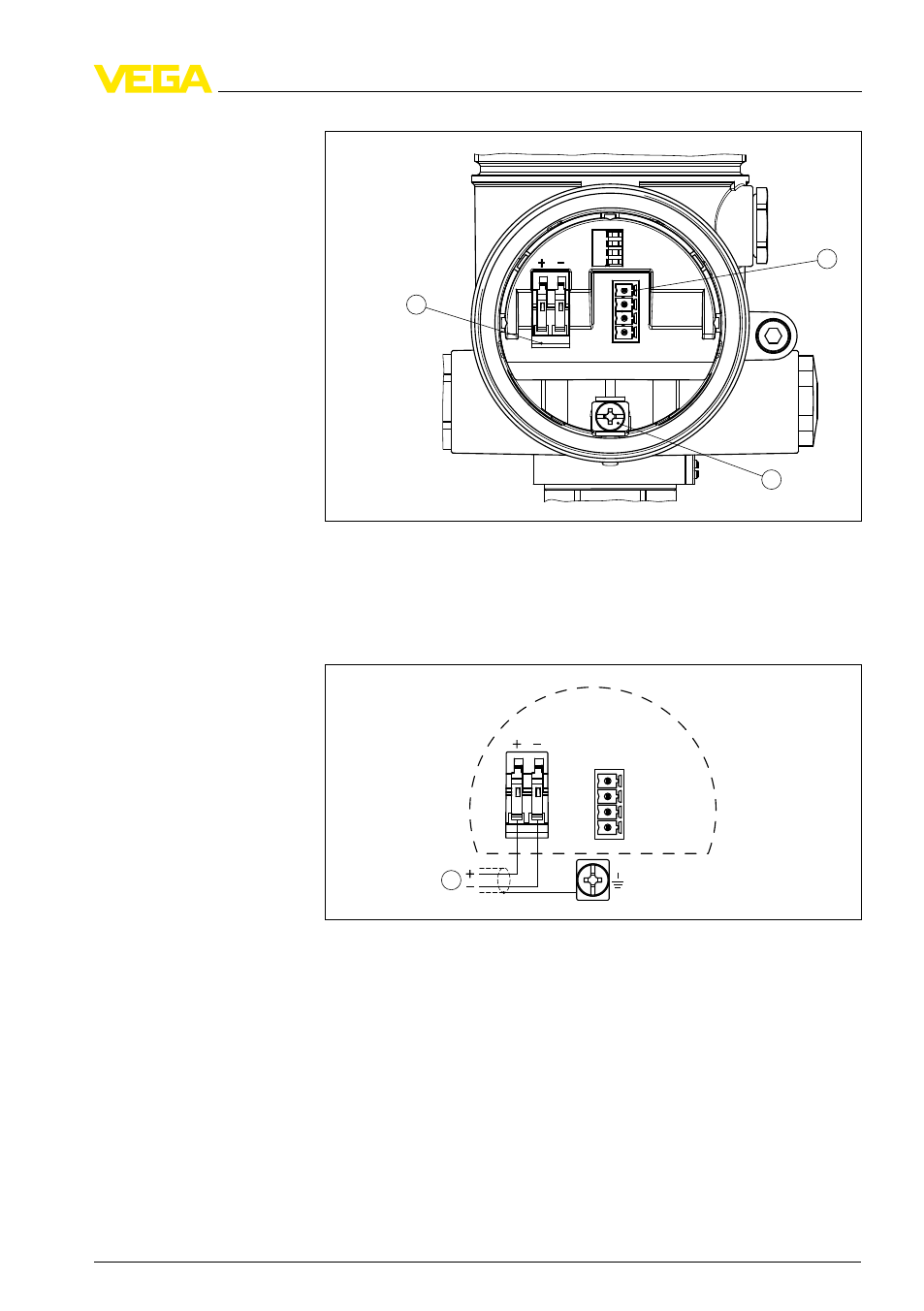

Рис. 25: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Пружинные контакты для источника питания
I2C
1
1 2
Рис. 26: Схема подключения для двухкамерного корпуса
1 Питание/Выход сигнала
Отсек подключения
Схема подключения
VEGAPULS 61 • 4 … 20 mA/HART - двухпроводный 31
5 Подключение к источнику питания
