5
.6
Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2

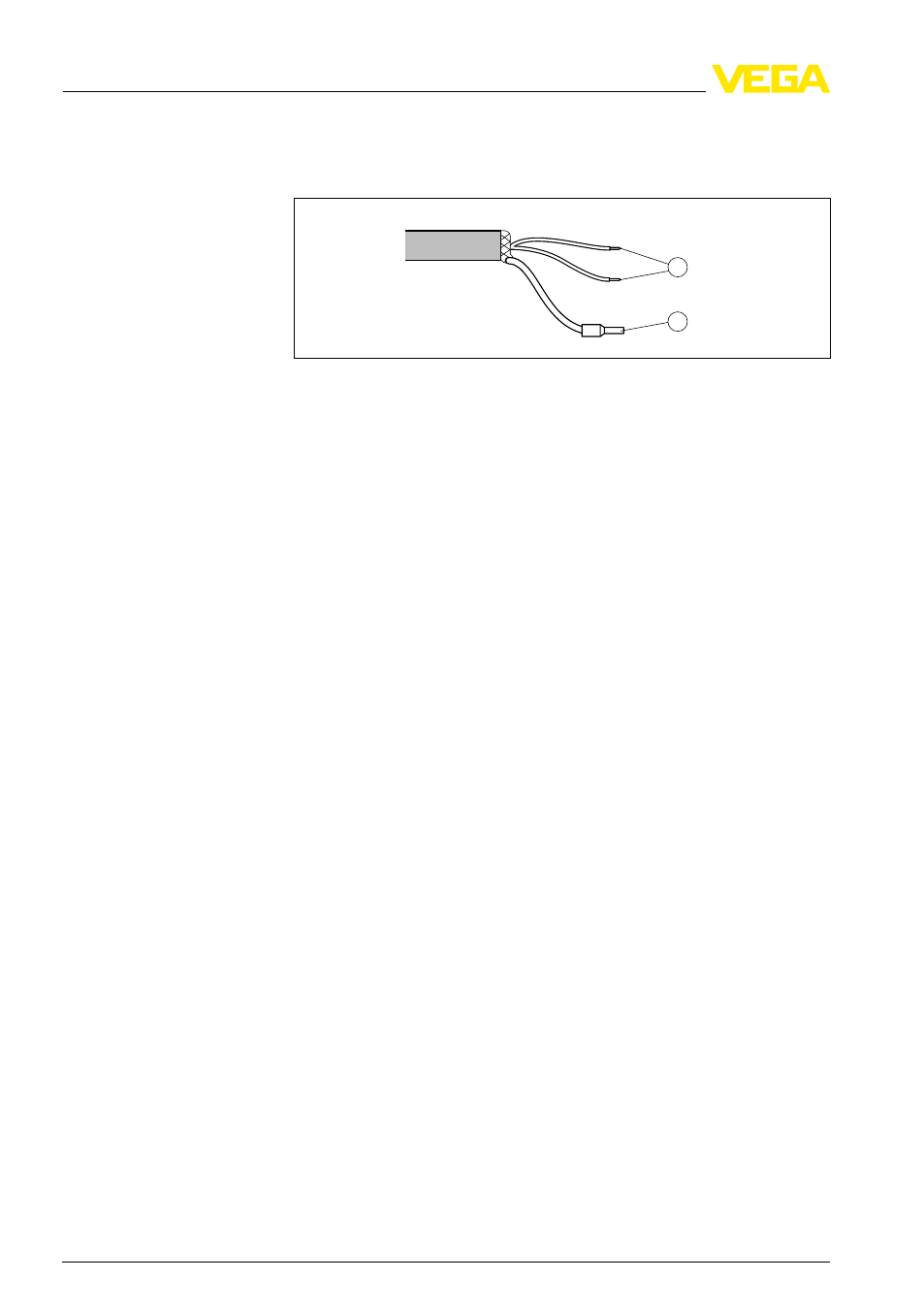

Рис. 31: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
5
.7
Фаза включения
В течение прибл. 30 сек. после подключения VEGAPULS 61 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Назначение проводов
соединительного кабе-
ля
Фаза включения
34
VEGAPULS
61 • 4 … 20
mA/HART - двухпроводный
5 Подключение к источнику питания
