11 Приложение
POINTRAC 31 • Foundation Fieldbus
41779-R
U-130731
Transmitter Function Blocks Resource Block (RB) 1
Transducer Block (TB) 1
Standard Block (AI) 3
Execution Time 30 ms
Diagnostics Standard Yes
Advanced Yes
Performance No
Function Blocks Instantiable No
General Information LAS (Link Active Scheduler) No
Master Capable No
Number of VCRs (Virtual Communication
Relationships)
24
Функциональный блок аналогового входа Analog Input (AI)
Функциональный блок "Analog Input (AI)" принимает исходное измеренное значение,
выбранное через номер канала (Channel Number), и выдает его на своем выходе для
последующих функциональных блоков.

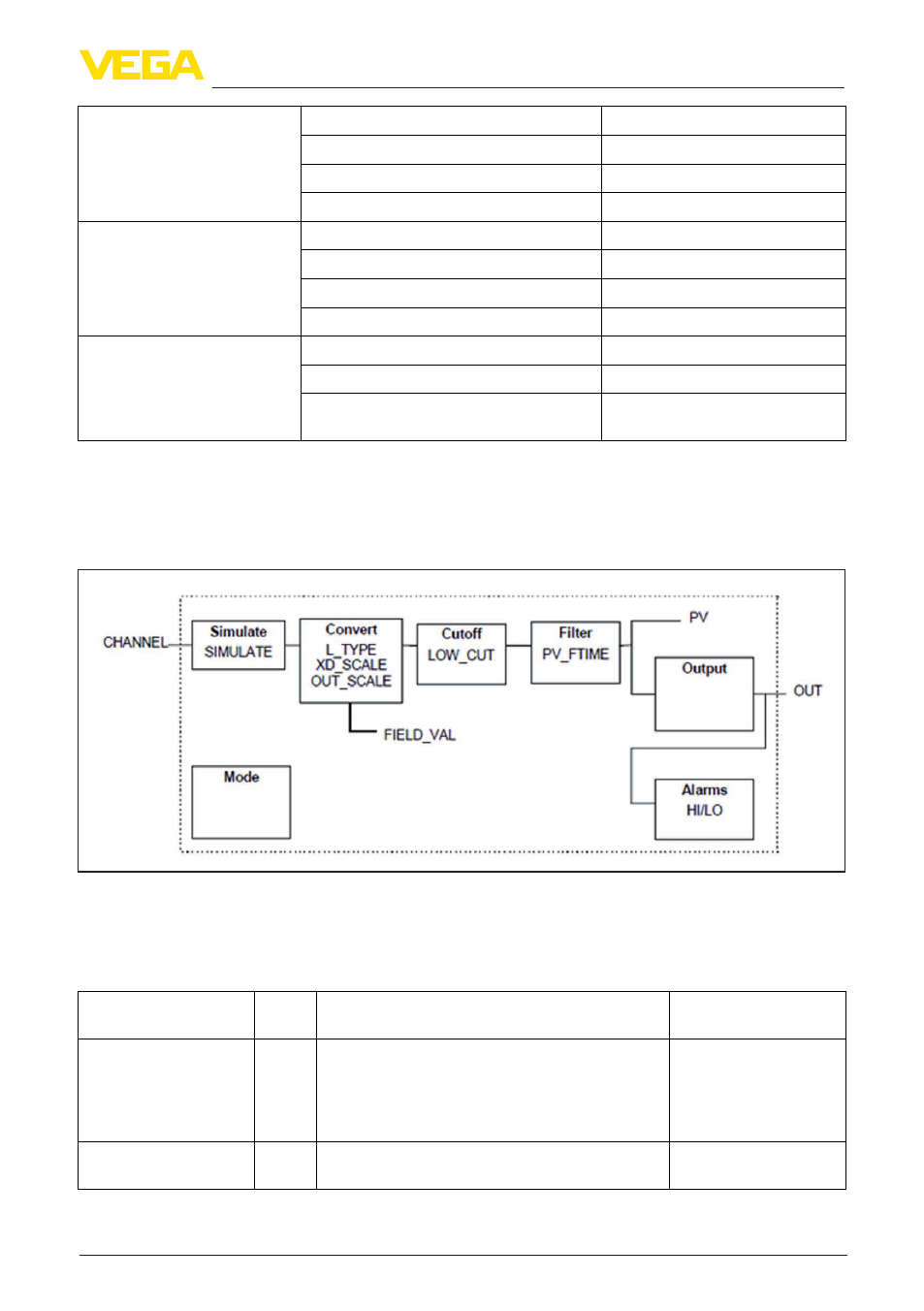

Рис. 18: Схема функционального блока Analog Input (AI)
Список параметров
В следующей таблице приведен обзор используемых параметров.
FF descriptor Rel.
Index
Description Unit
PRIMARY_VALUE 13 PRIMARY_VALUE (Linearized value). This is
the process value after min/max adjustment and
Linearization with the status of the transducer
block. The unit is defined in "PRIMARY_VALUE_
UNIT"
FF_ PRIMARY_VALUE_
UNIT
FF_PRIMARY_VALUE_
UNIT
14 Selected unit code for "PRIMARY_VALUE" -
