11 Приложение
POINTRAC 31 • Foundation Fieldbus
41779-R
U-130731
L

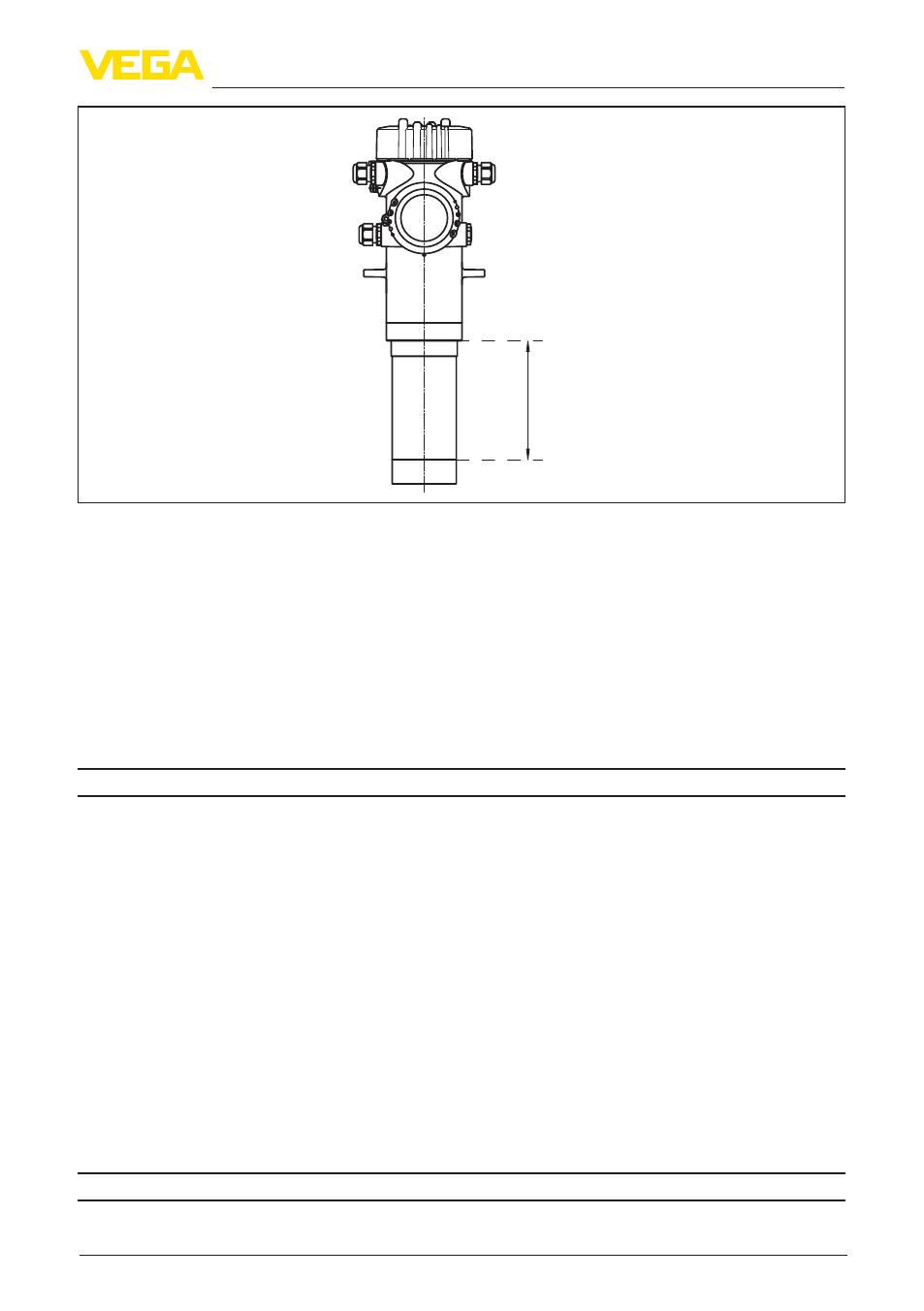

Рис. 17: Данные для входной величины
L Диапазон измерения (диапазон, в котором должна лежать точка переключения)
Диапазон измерения
152 мм (6 in) или 304 мм (12 in)
Аналоговый вход
Ʋ Вид входа
4 … 20 mA, пассивный
Ʋ Внутренняя нагрузка
250 Ω
Переключающий вход
Ʋ Тип входа - открытый коллектор
10 mA
Ʋ Тип входа - релейный контакт
100 mA
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1
Значение процесса (состояние переключения)
Ʋ Channel 8
Температура электроники
Ʋ Channel 9
Скорость счета
Скорость передачи
31,25 Кбит/с
Значение тока
10 mA, ±0.5 mA
Разрешающая способность измере-
ния (цифровая)
> 0,1 мм (0.004 дюйм)
Релейный выход
Выход
Релейный выход (SPDT), сухой контакт
