20
5 Подключение к источнику питания
POINTRAC 31 • Foundation Fieldbus
41779-R
U-130731
Электрическое подключение выполнено.
Информация:
Клеммные блоки съемные. Чтобы снять клеммный блок
с электроники, нужно маленькой отверткой освободить
оба боковых стопорных рычажка клеммного блока. При
освобождении стопора клеммный блок автоматически
выталкивается. Если клеммный блок вставить назад, он должен
защелкнуться.
5.2 Подключение
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
8
9
10
4
5
7
6
2
1
3
1 1
24
/L
/N
PE
56
22
11 12
21
22
19
20
18
17
14
13
16
15
12
91
01
1

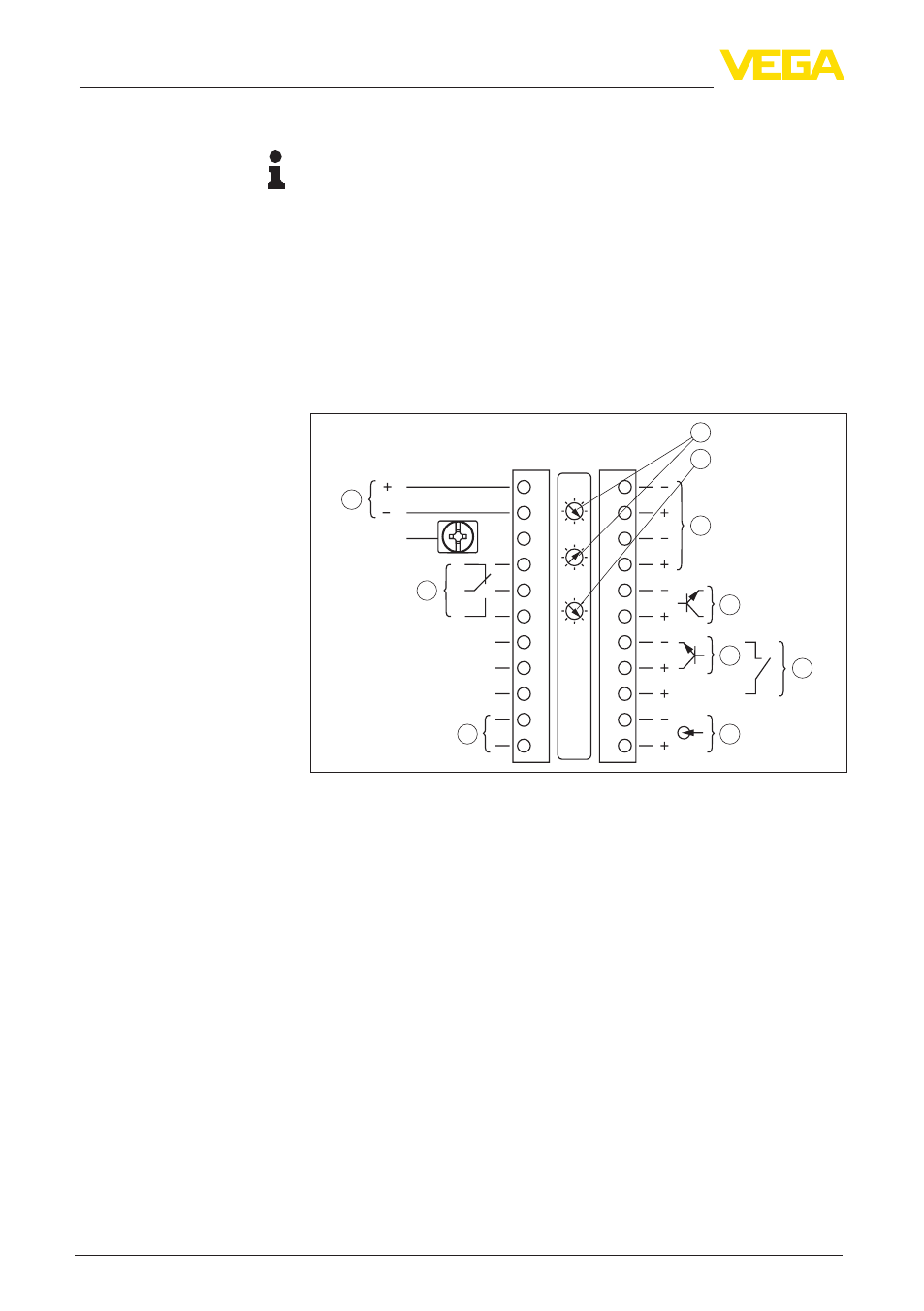

Рис. 8: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Сигнальный выход - шина FF
4 Вход сигнала 4 … 20 mA (активный датчик)
5 Переключающий вход для NPN-транзистора
6 Переключающий вход "сухой контакт"
7 Транзисторный выход
8 Интерфейс для связи между датчиками (MGC)
9 Переключатель моделирования (1 = Моделирование вкл)
10 Установка шинного адреса для связи между датчиками (MGC) 1)
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
1) MGC = Multi Gauge Communication (многодатчиковая связь)
