4 Монтаж
VEGASWING 51 • - бесконтактный переключатель
41045-R
U-130417
4 Монтаж
4.1 Общие указания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение,
- должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру
процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Принципиально, VEGASWING 51 может монтироваться в любом
положении, при условии, что вибрирующая вилка должна
находиться на высоте желаемой точки переключения. Следует
учитывать, что точка переключения варьируется в зависимости
от монтажного положения.
Точка переключения дана относительно воды (плотность 1 г/
см³/0.036 lbs/in³). Следует учитывать, что точка переключения
смещается, если плотность продукта отлична от плотности воды.
2
3
1
11 mm (0.43"
)
34 mm (1.34"
)

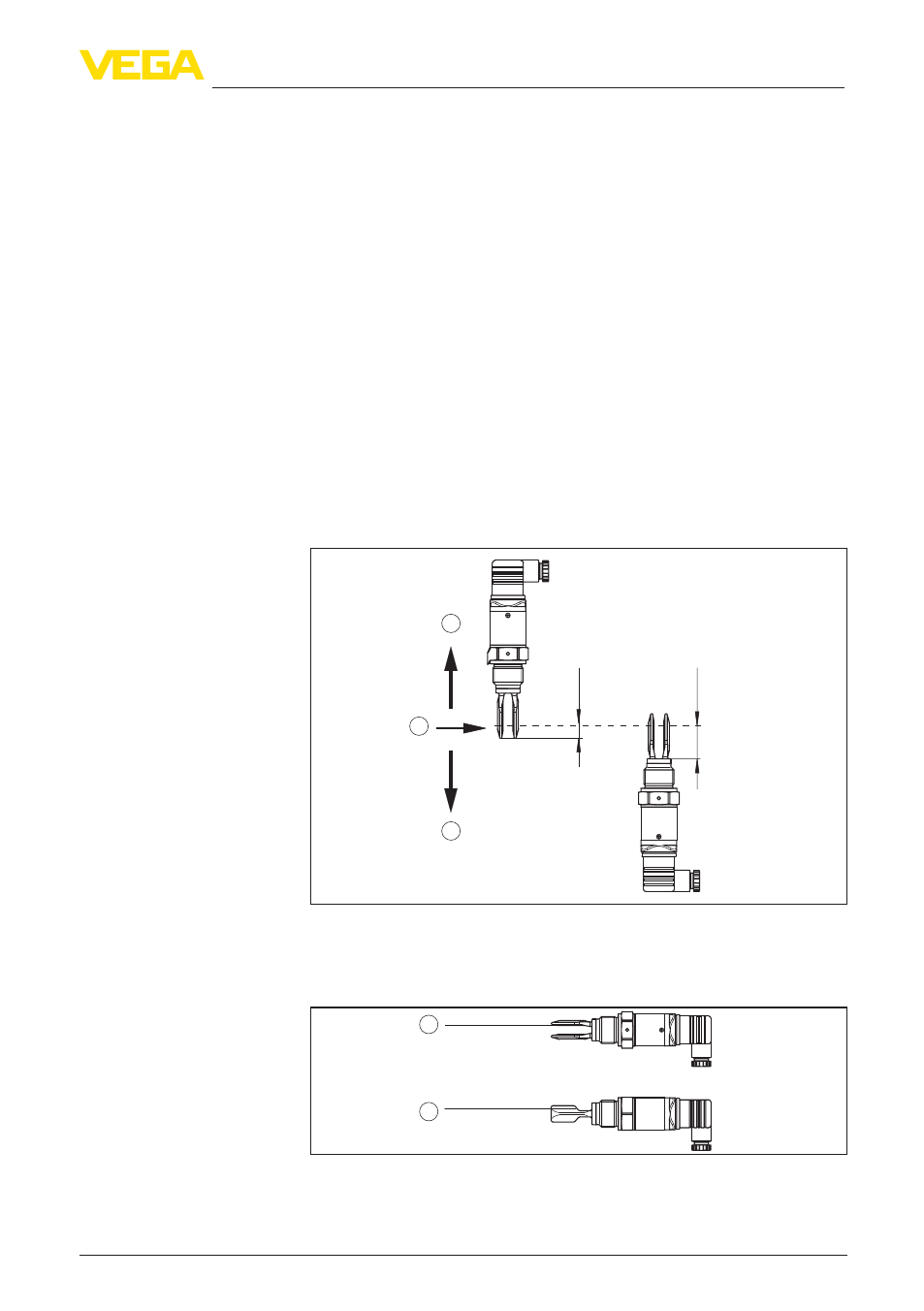

Рис. 2: Вертикальный монтаж
1 Точка переключения
2 Точка переключения при меньшей плотности
3 Точка переключения при большей плотности
2
1
Рис. 3: Горизонтальный монтаж
1 Точка переключения
2 Точка переключения (рекомендуемое положение, особенно для
Применимость при дан-
ных условиях процесса
Точка переключения
