5 Подключение к источнику питания
VEGASWING 51 • - бесконтактный переключатель
41045-R
U-130417
1
2
3
4
5

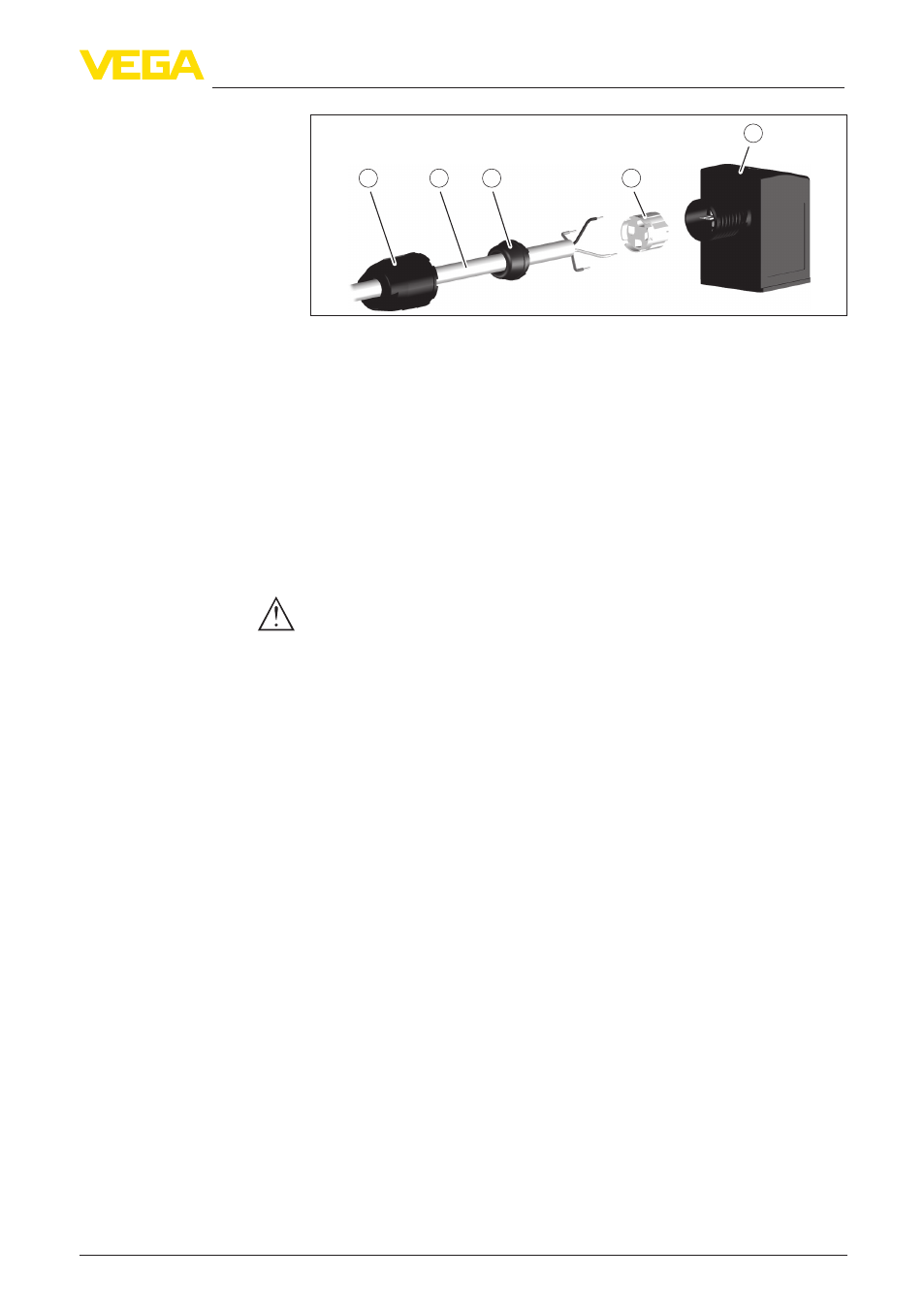

Рис. 8: Подключение через разъем ISO 4400 - технология режущего
контакта
1 Накидная гайка
2 Кабель
3 Уплотнительное кольцо
4 Зажимная вставка
5 Корпус разъема
Рекомендуется подключать VEGASWING 51 таким образом,
чтобы цепь тока переключения при сигнализации уровня,
обрыве цепи или неисправности была разомкнута (безопасное
состояние).
Внимание!
Запрещается подключение к сети без промежуточной нагрузки.
В противном случае блок электроники будет поврежден. Данный
тип выхода не применим для подключения к низковольтным
входам контроллера.
Примеры типичных применений:
•
Сопротивление нагрузки при 24 V DC: 88 … 1800 Ω
•
Расчетная мощность, реле 253 V AC: > 2,5 VA
•
Расчетная мощность, реле 24 V AC: > 0,5 VA
Для непосредственного управления реле, затворами,
магнитными клапанами, световыми и звуковыми сигналами и
т.п.
После отключения нагрузки собственный ток кратковременно
падает ниже 1 mA, так что контакторы, ток удержания которых
меньше продолжительного собственного тока электроники
(3 mA), обязательно отключатся.
Бесконтактный пере-
ключатель
