25
9 Приложение
VEGASWING 51 • - бесконтактный переключатель
41045-R
U-130417
9.2 Размеры
VEGASWING 51, стандартное исполнение - резьба G½ A, ½ NPT
156 mm (6.14"
)
163 mm (6.42"
)
35 mm (1.38"
)
42 mm (1.65"
)
27 mm
(1.06")
36 mm
(1.42")
28 mm
(1.1")
1 2
42 mm
(1.65")

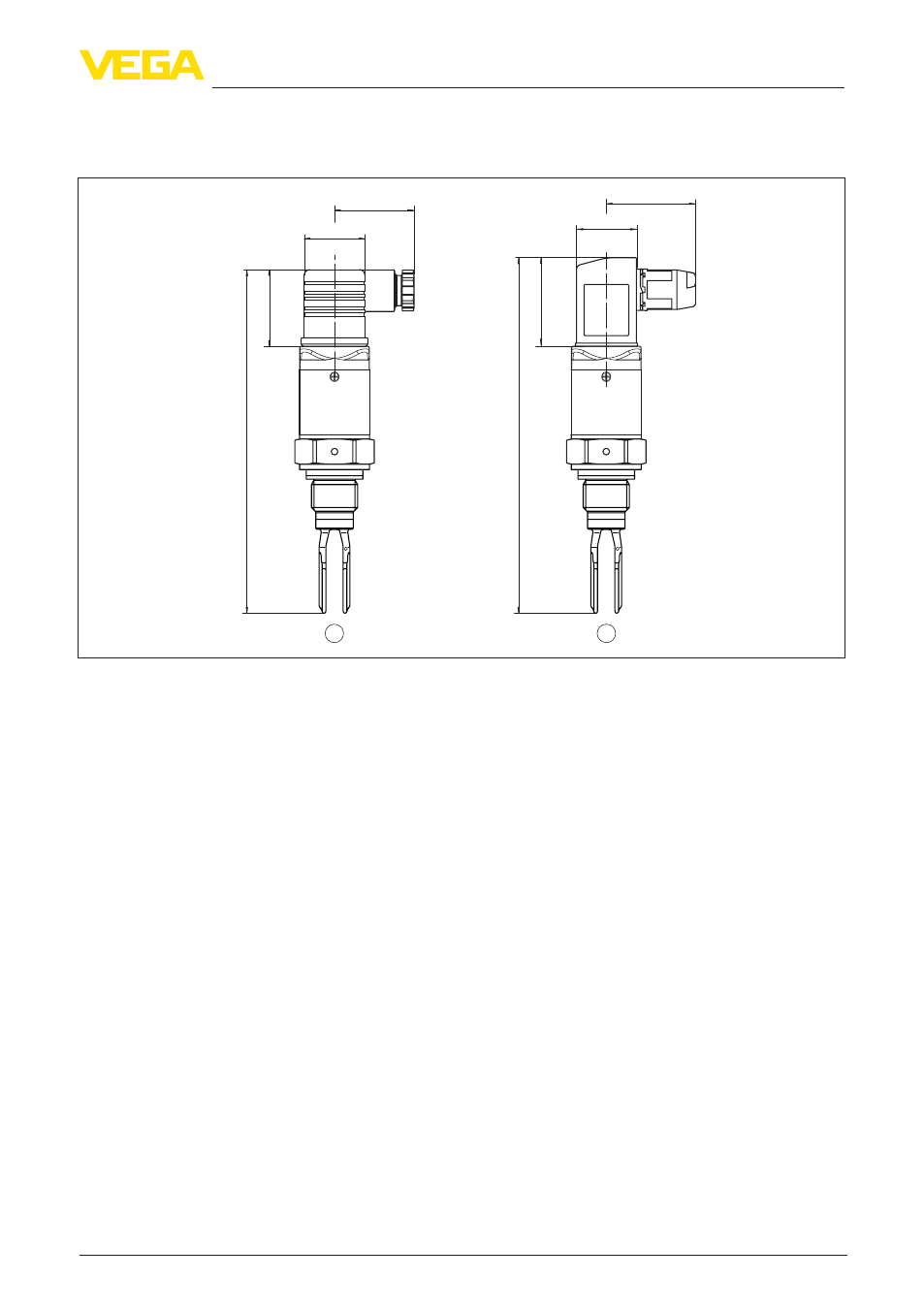

Рис. 31: VEGASWING 51, стандартное исполнение - резьба G½ A, ½ NPT
1 Резьба G½ A (DIN ISO 228/1), ½ NPT (разъем ISO 4400)
2 Резьба G½ A (DIN ISO 228/1), ½ NPT (Разъем ISO 4400 - технология режущего контакта)
