6 Пуск в эксплуатацию
VEGASWING 51 • - бесконтактный переключатель
41045-R
U-130417
6 Пуск в эксплуатацию
6.1 Индикация состояния переключения
Состояние переключения электроники можно контролировать
по светодиодным индикаторам состояния, встроенным в
верхнюю часть корпуса.
Контрольные индикаторы показывают следующее:
•
Зеленый горит - подключен источник питания
•
Желтый горит - вибрирующий элемент покрыт
•
Красный кратко вспыхивает - функциональная проверка при
запуске устройства (в течение 5 с)
•
Красный горит - короткое замыкание или перегрузка в цепи
нагрузки (высокоомный выход датчика)
•
Красный мигает - ошибка на вибрирующем элементе или на
электронике (высокоомный выход датчика)
6.2 Моделирование
VEGASWING 51 имеет встроенную функцию моделирования
измеренного значения, которая может активироваться
магнитом. Для этого выполнить следующее:
→
Испытательный магнит (принадлежность) поднести к кружку
с надписью "TEST" на корпусе прибора.

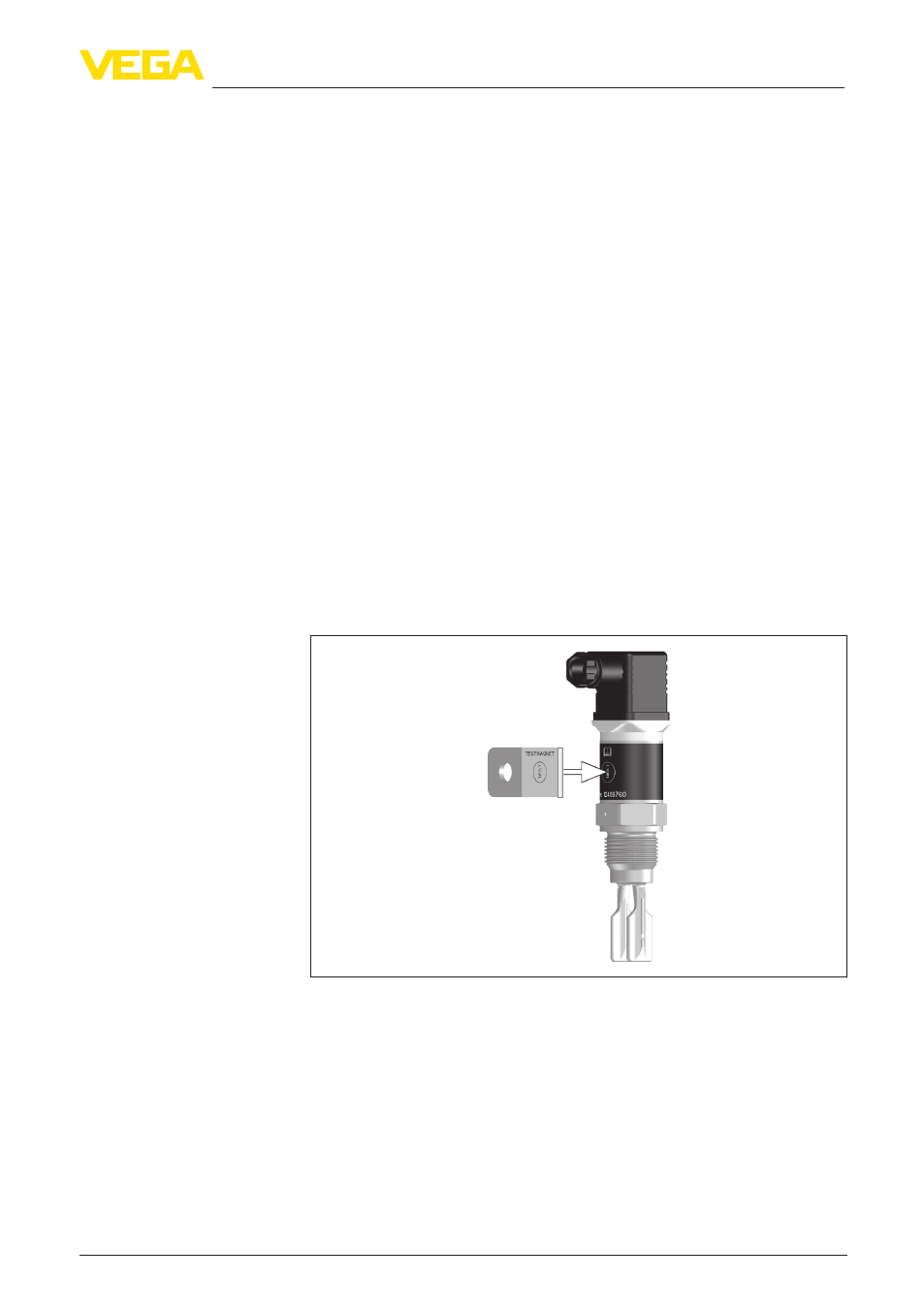

Рис. 10: Моделирование выходного сигнала
Магнит изменяет текущее состояние переключения прибора.
Такое изменение можно контролировать по индикатору
состояния. Подключенные устройства во время моделирования
должны быть активны.
Если VEGASWING 51 не переключается после несколько
попыток воздействия магнитом, следует проверить разъемное
соединение и соединительный кабель, после чего повторить
проверку. Если функция переключения не срабатывает,
