4
Участки охлаждения
4
.1
Сифоны
Сифоны по DIN 16282 являются участками охлаждения и
предназначены для защиты преобразователей давления от
горячих измеряемых сред. За счет образования конденсата в
колене трубы создается защитный водный затвор и
обеспечивается температура среды на преобразователе
давления, в том числе при применении на перегретом паре,
<
100 °C.
Сифоны могут быть двух форм: U-образные для горизонтального
отбора давления или кругообразные для вертикального отбора
давления.
Снижение номинальных значений давления при эксплуатации в
условиях с высокой температурой зависит от материала (см.
"
Технические данные").
G ½
180 mm (7.09")
56 mm
(2.21")
2
0
0
mm
(7
.8
7
")
1
5
5
mm
(6
.1
0
")
ø
6
mm
(0
.2
4
")
145 mm (5.71")
G ½
1
2

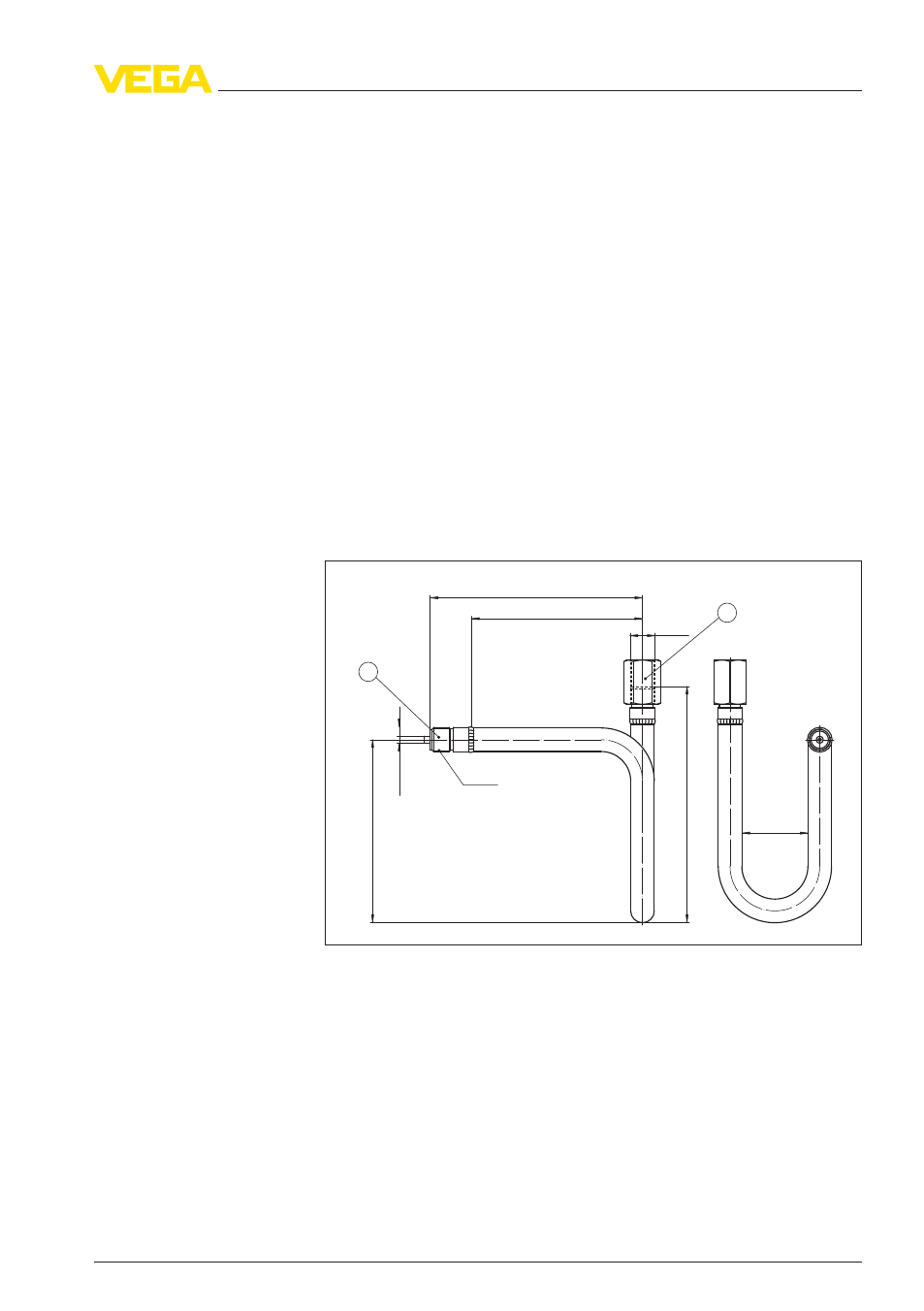

Рис. 1: Конструкция сифона по DIN 16282, форма A (U-форма) для
горизонтального отбора давления
1
Вход
2
Выход
Область применения
Конструкция
Монтажные принадлежности для преобразователей давления
7
4
Участки охлаждения
