8
Держатель измерительного устройства и
монтажный кронштейн
8
.1
Держатель измерительного устройства
Держатель измерительного устройства служит для монтажа
преобразователей давления, в том числе подвесных
преобразователей давления. В комплект могут входить
переходники для следующих диаметров устройства:
l
22 mm
l
32 mm
l
33 mm
l
40 mm
l
44 mm.
Посредством монтажной скобы (в комплекте) держатель
измерительного устройства монтируется на трубах диаметром
1½" … 2½".
Без монтажной скобы держатель используется как
консоль для настенного монтажа.
1
1
3
mm
(4
.4
5
")
1
7
2
mm
(6
.7
7
")
M6
90 mm
(3.54")
70 mm
(2.76")
R 3
2 mm
(1
.26
")
2
1

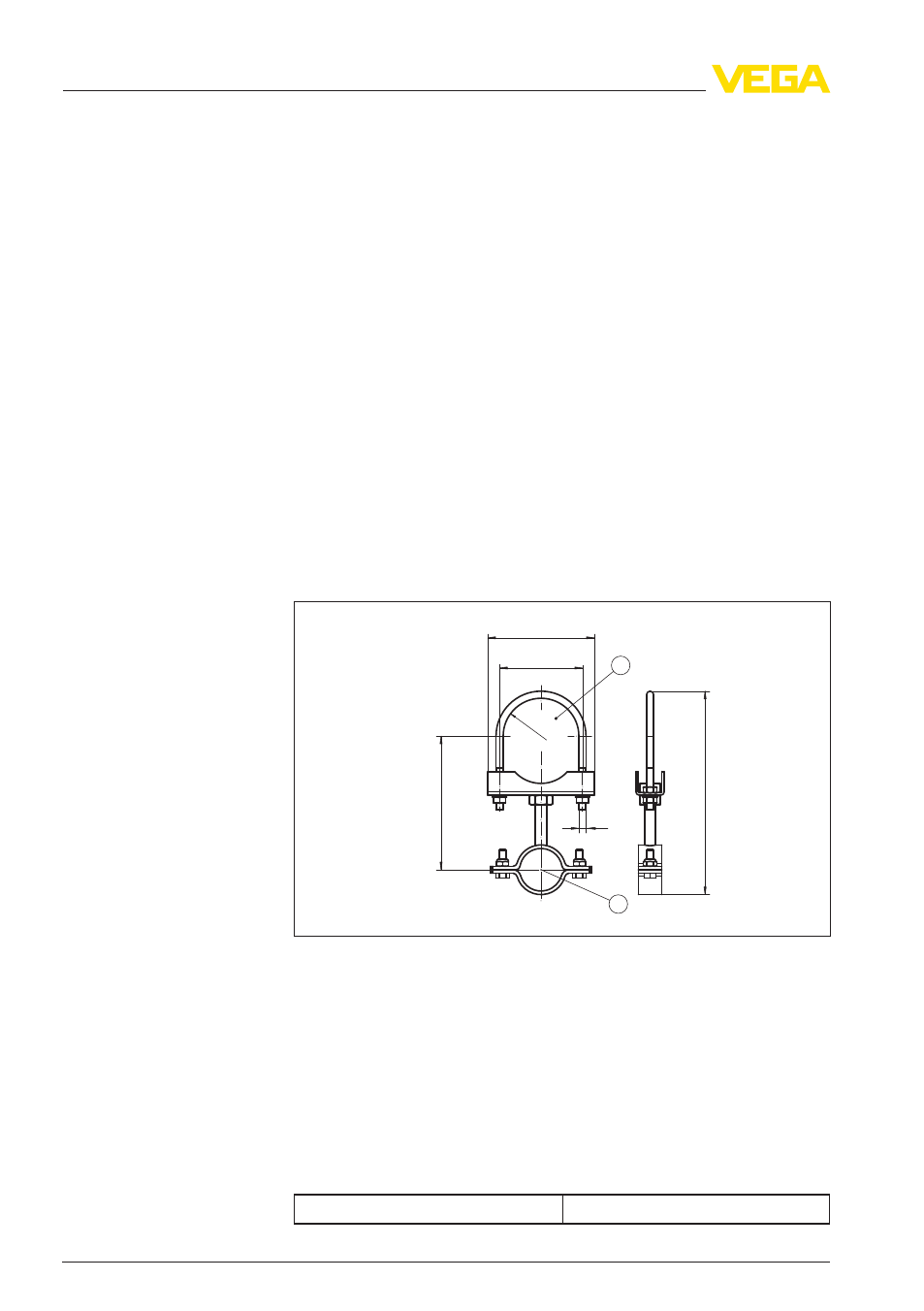

Рис. 10: Конструкция держателя измерительного устройства
1
Монтажная труба/преобразователь давления с 44 mm
2
Преобразователь давления
Комплект поставки включает:
l
Держатель измерительного устройства
l
Переходник, в зависимости от исполнения
l
Данная инструкция
Признак
Выражение
Область применения
Конструкция
Комплект поставки
Технические данные
