5
.2
Двойной запорный вентиль
Двойные запорные вентили обеспечивают и упрощают
возможность монтажа, пуска в эксплуатацию и демонтажа
преобразователя давления с присоединением ½ NPT.
Вентиль к процессу изолирует преобразователь давления от
процесса. Вентиль для выпуска воздуха/проверки, при закрытом
вентиле к процессу, обеспечивает две функции:
l
Выпуск воздуха от преобразователя давления
l
Проверка преобразователя давления через подключенный
калибратор давления.
Вентили открываются (против часовой стрелки) и закрываются
(
по часовой стрелке) вращением маховичков. Уплотнение в
среде осуществляется металлически, уплотнение вентильных
шпинделей - через сальниковую набивку.
3
2
5
4
1
4
5
1
3
2
1/2 NPT
1/2 NPT
1/4
NP
T
1
0
0
mm
(3
.9
4
")

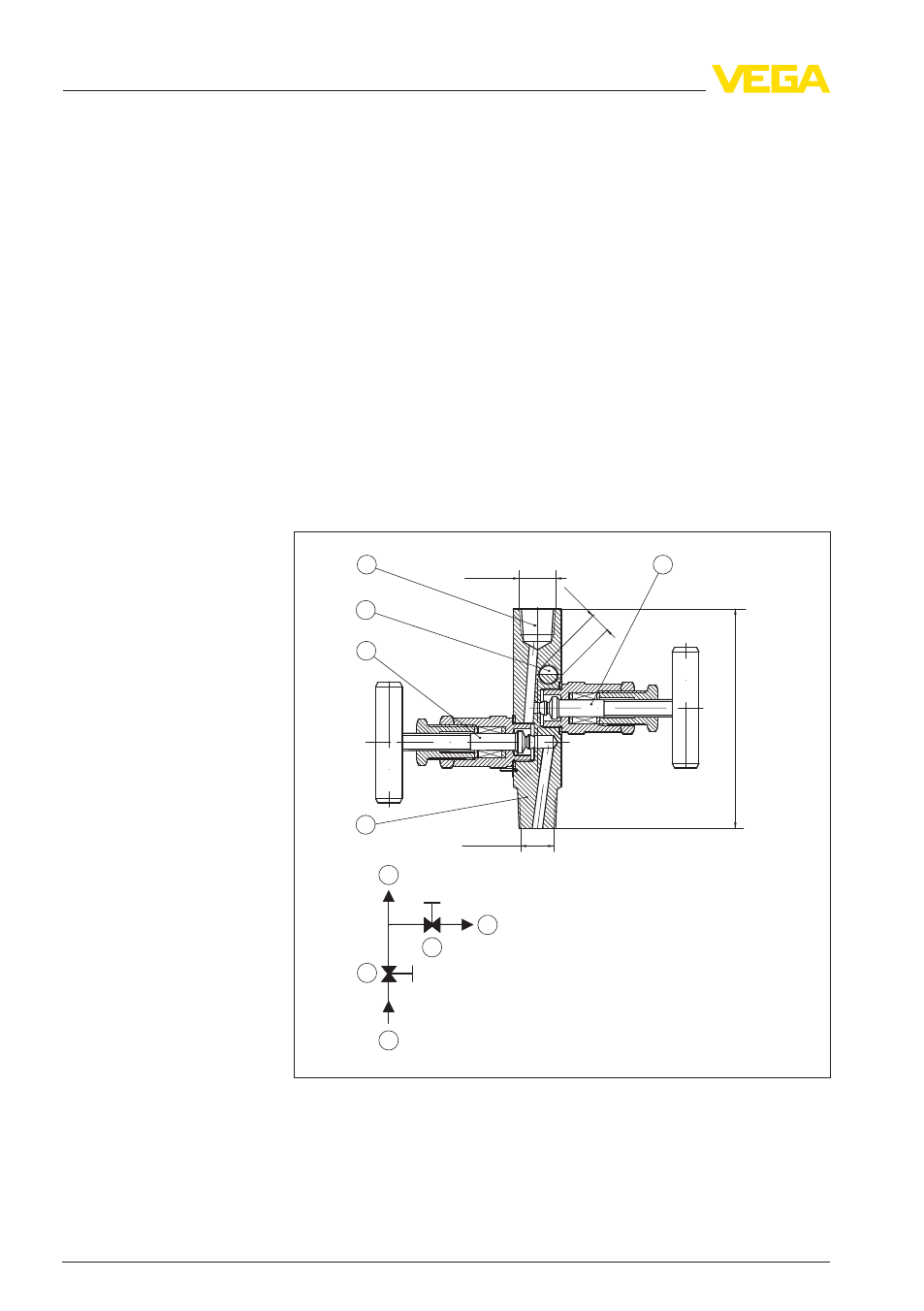

Рис. 4: Конструкция двойного запорного вентиля
1
Вход (процесс)
2
Вентиль для изоляции от процесса
3
Вентиль для выпуска воздуха
4
Выпуск воздуха/проверка
5
Выход (преобразователь давления)
Область применения/
функция
Обращение с устрой-
ством
Конструкция
