5 Запорные вентили
5 .1 Запорный вентиль по DIN 16270
Запорные вентили по DIN 16270 обеспечивают и упрощают
возможность монтажа, пуска в эксплуатацию и демонтажа
преобразователя давления с присоединением G½.
Винт для выпуска воздуха позволяет удалять остаточный воздух
и снимать остаточное давление между вентилем и
преобразователем давления.
Вентиль открывается (против часовой стрелки) и закрывается
(
по часовой стрелке) вращением маховичка.
2
1
4
3
1
4
1
1 3
1 2
G ½
G ½
90 mm
(3.54")
1
0
0
mm
(3
.9
4
")
G ½
DIN EN 837-1

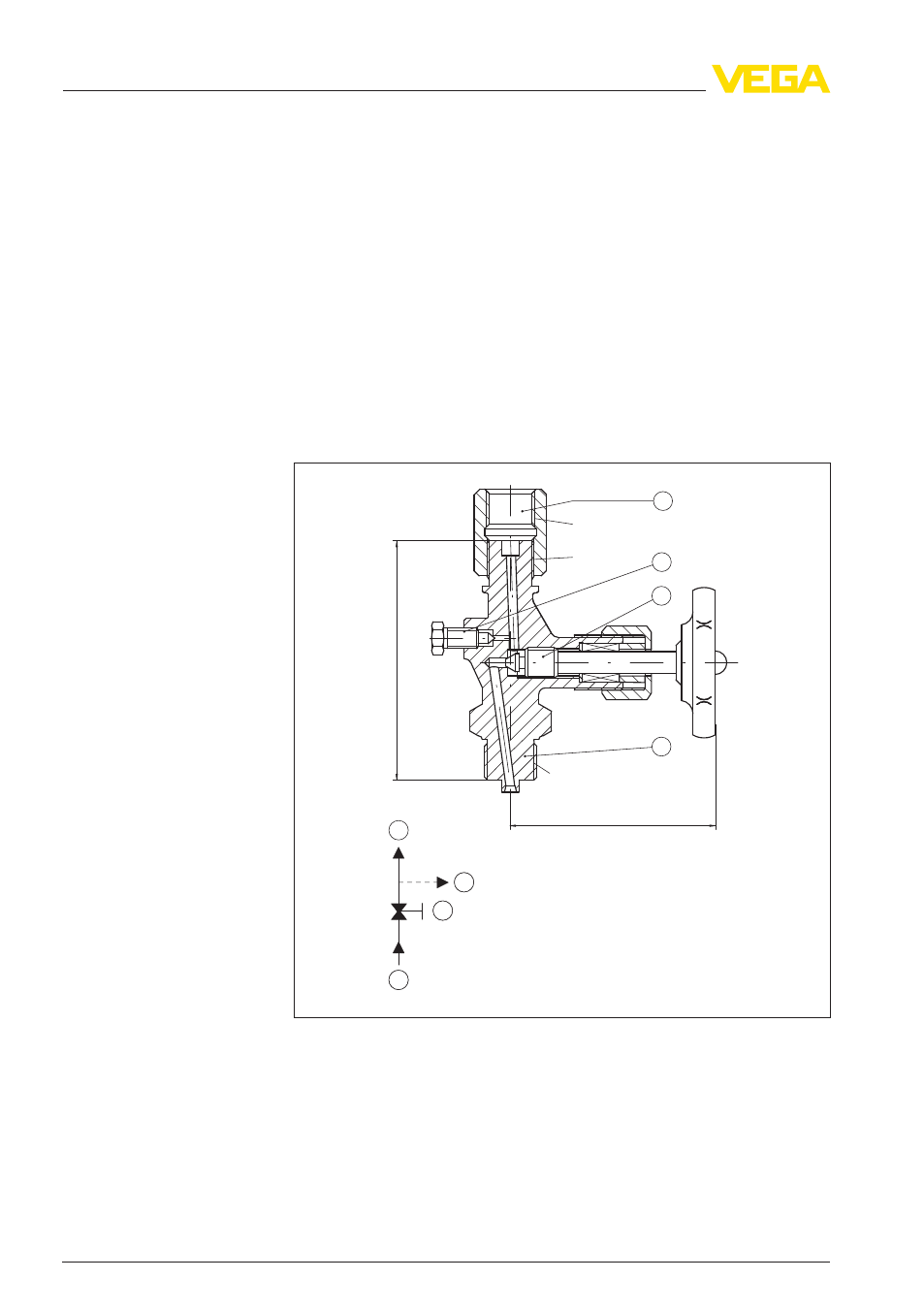

Рис. 3: Конструкция запорного вентиля по DIN 16270
1
Вход (процесс)
2 Вентиль для изоляции от процесса
3 Винт для выпуска воздуха
4 Выход (преобразователь давления)
Область применения/
функция
Обращение с устрой-
ством
Конструкция
10 Монтажные принадлежности для преобразователей давления
5 Запорные вентили
