12 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44234-R
U-130930
Условия процесса
Для условий процесса следует учитывать данные на типовом шильдике датчика: действи-
тельно самое низкое значение.
Погрешность измерения из-за влияния условий процесса в данном диапазоне давления и
температуры составляет менее 1 %.
Давление в емкости относительно
номинального давления фланца
см. Инструкцию "Фланцы по DIN-EN-ASME-JIS"
Давление процесса
-1 … +400 бар/-100 … +40000 кПа
(-14.5 … +5800 psig), в зависимости от
присоединения
Температура процесса
-196 … +280 °C (-321 … +536 °F)
1
2
0°C
(32°F)
-40°C
(-104°F)
65°C
(149°F)
80°C
(176°F)
280°C
(536°F)
250°C
(482°F)
190°C
(374°F)
3
4
-196°C
(-321°F)
-80°C
(-112°F)
55°C
(131°F)

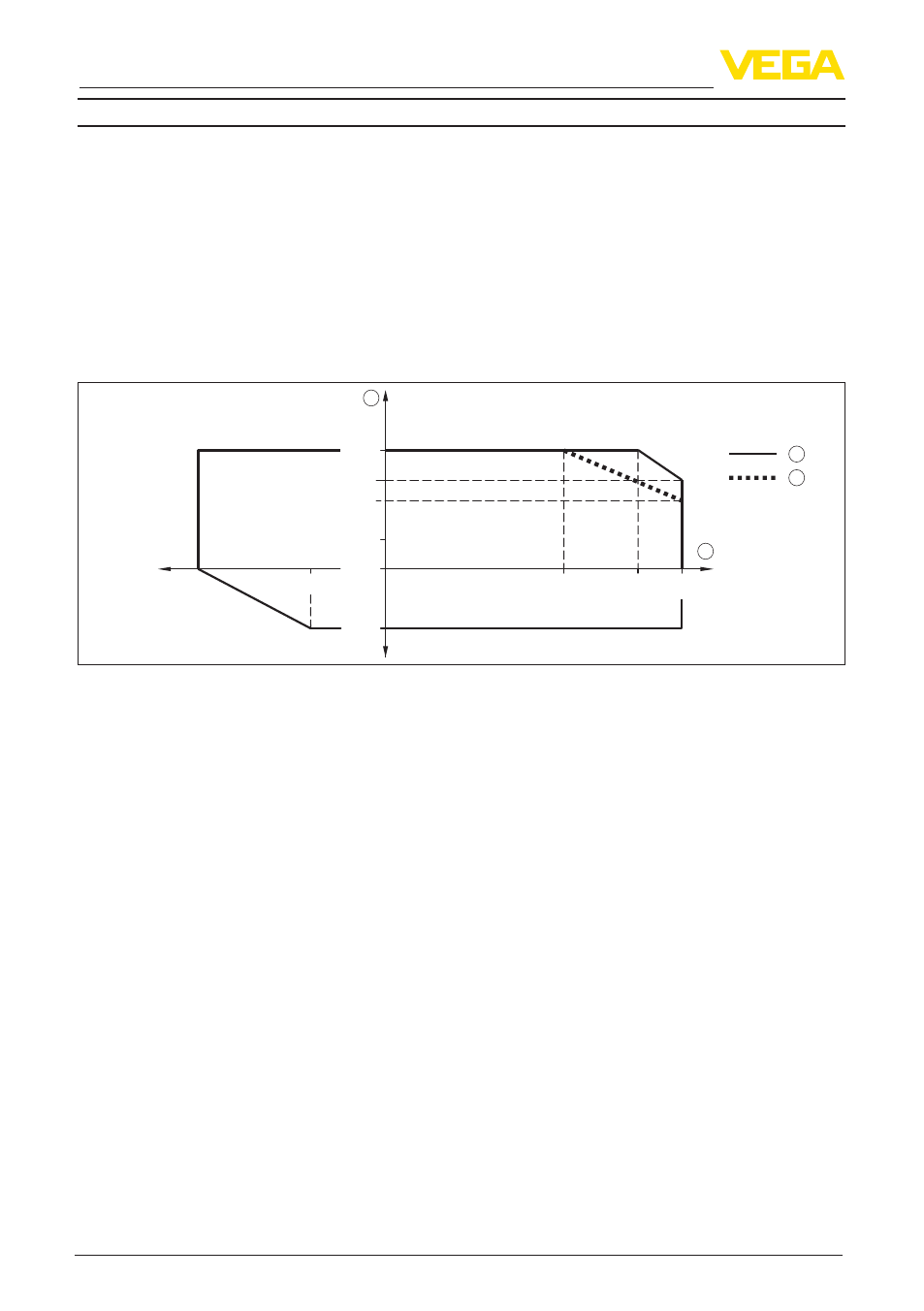

Рис. 53: Температура окружающей среды - температура процесса (исполнение -196 … +280 °C/-
321 … +536 °F)
1 Температура окружающей среды
2 Температура процесса (в зависимости от материала уплотнения)
3 Максимальная допустимая температура - стандартно
4 Ограниченный температурный диапазон - пластиковый корпус и электрополированный корпус из
нержавеющей стали
Температура процесса
-196 … +450 °C (-321 … +842 °F)
Погрешность измерения из-за влияния условий
процесса в данном диапазоне давления и
температуры составляет менее 1 %.
