12 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44234-R
U-130930
Ʋ Давление воздуха
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Эталонные условия монтажа
Ʋ Мин. расстояние до конструкций
> 500 mm (19.69 in)
Ʋ Емкость
металл., ø 1 м (3.281 ft), монтаж по центру,
присоединение заподлицо с крышей емкости
Ʋ Среда
Вода/масло (диэлектрическая проницаемость ~2,0)
4)
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Память помех не создана
Типичная погрешность измерения -
измерение межфазного уровня
± 5 мм (0.197 in)
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
См. следующие диаграммы
Типичная погрешность измерения -
измерение уровня
5)6)
См. следующие диаграммы
L
0
-2 mm (-0.079")
2 mm (0.079")
15 mm (0.591")
-5 mm (-0.197")
0,3 m
(11.811")
0,08 m
(3.15")
1
0,015 m
(0.591")

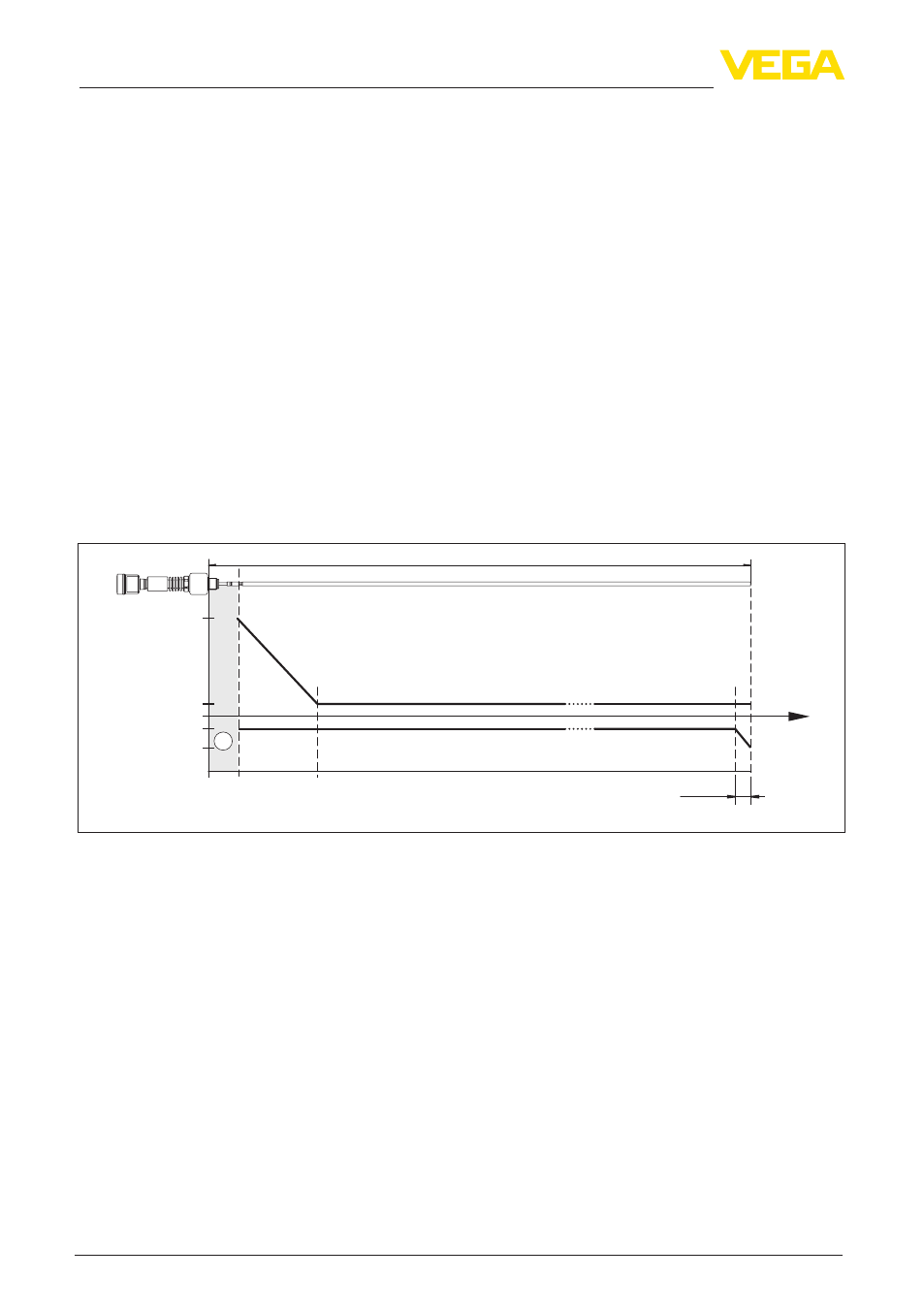

Рис. 48: Погрешность измерения VEGAFLEX 86 в стержневом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
4)
При измерении межфазного уровня = 2,0
5)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
6)
Посредством памяти помех можно оптимизировать блокированные расстояния.
