6. Ввести новую длину и, если нужно, новый тип зонда и
заново выполнить установку минимума и максимума (См.
"Установка Min и Установка Max").
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смонтированного измерительного
стержня.
2. Трос: Ослабить стопорные штифты на натяжном грузе
(торцовый ключ 3).
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос с натяжным грузом: трос вставить внутрь груза в
соответствии с чертежом.
7. Трос с натяжным грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft).
Трос с центрирующим грузом: трос закрепить стопорными
штифтами, момент затяжки 7 Нм (5.16 lbf ft), и закрепить
зажимную деталь на центрирующем грузе.
8. Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
4
1
1
2
2
3
A
B
C
45 mm (1.77"
)
100 mm
(3.94"
)
25 mm (0.98"
)
50 mm
(1.97"
)

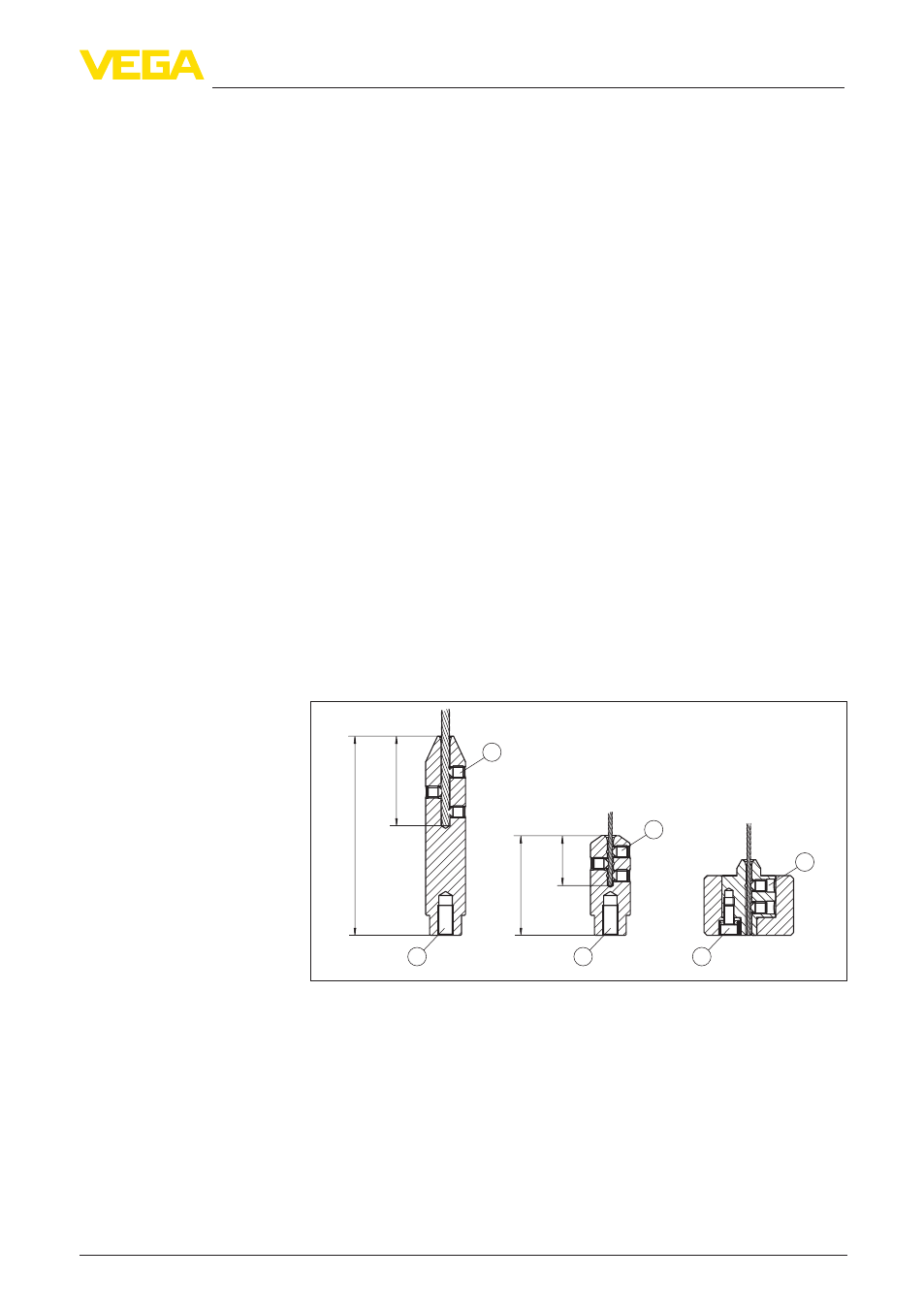

Рис. 46: Укорачивание измерительного троса
A Натяжной груз - трос-ø 4 mm
B Натяжной груз - трос-ø 2 mm
C Центрирующий груз - трос-ø 2 mm
1 Стопорные штифты
2 Резьба M8 для рым-болта
3 Стопорный винт - центрирующий груз
10.7 Обновление ПО
Для обновления ПО необходимо следующее:
Укорачивание троса/
стержня
