5 Подключение к источнику питания
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44234-R
U-130930
5 6 7 8
4...20mA
2
1 2 + ( ) (-)
1 1

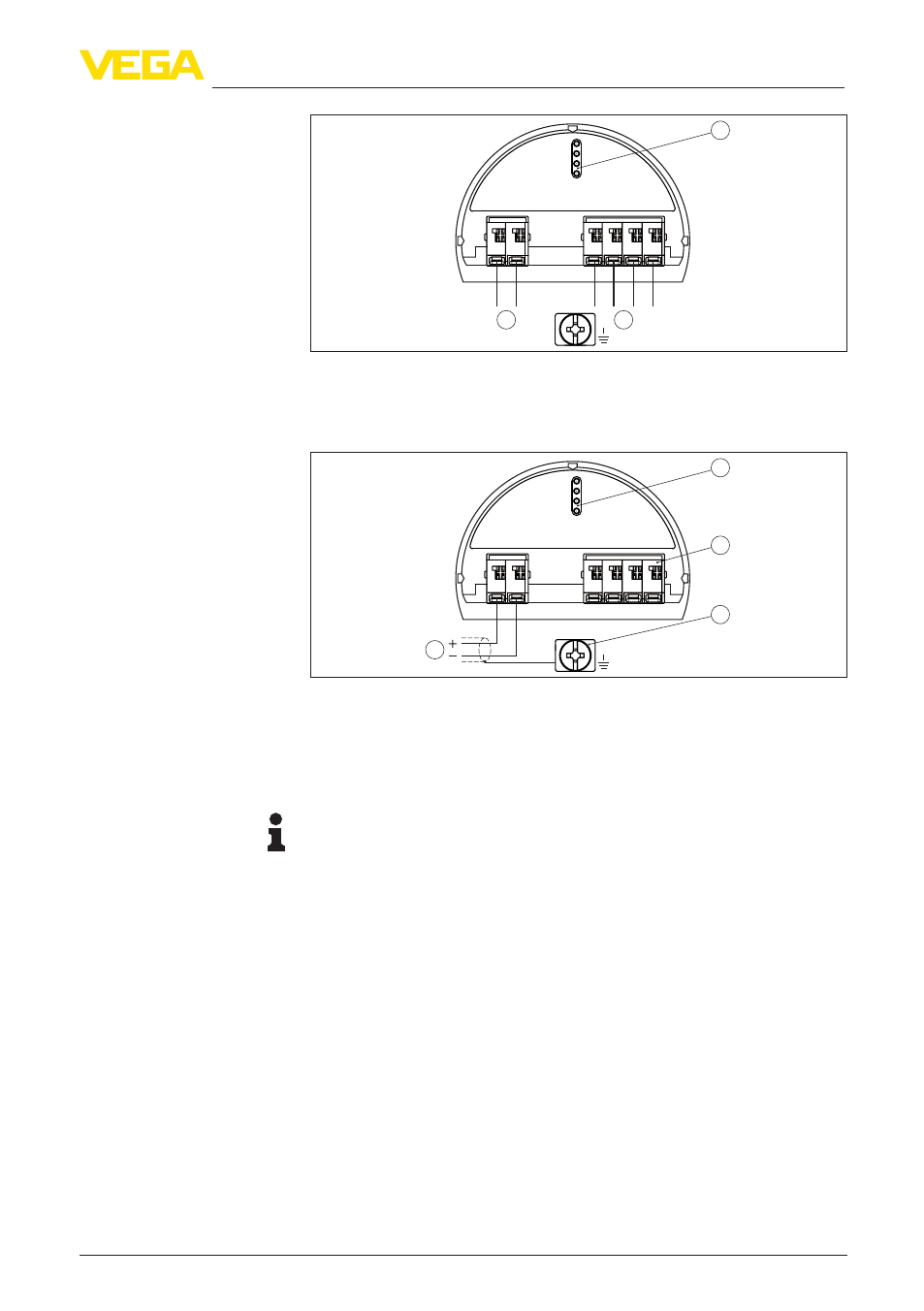

Рис. 19: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
5 1 2 + ( ) (-) 6 7 8
4...20mA
2
3
4
1
Рис. 20: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
Информация:
Параллельная работа выносного блока индикации и настройки
и установленного в отсеке подключения модуля индикации и
настройки не поддерживается.
Отсек электроники
Отсек подключения
