5 Приложение
DIS-ADAPT • Адаптер для подключения внешнего блока индикации и настройки
45250-R
U-130828
5 Приложение
5.1 Технические данные
Материалы
Контактная плата
Пластик (PBT)
Штекер M12 x 1
316L
Ʋ Уплотнение
FKM
Токовая цепь настройки
Подключение к
VEGADIS 81
Передача данных
Цифровая (шина I²C)
Конструкция соединительного кабеля 4-проводный, экранированный
Длина линии, в зависимости от исполнения датчика
Степень защиты
Датчик с подключенным кабелем
Ʋ Преобразователь давления
IP 66/IP 67
Ʋ Остальные датчики
IP 66/IP 68 (0,2 bar)

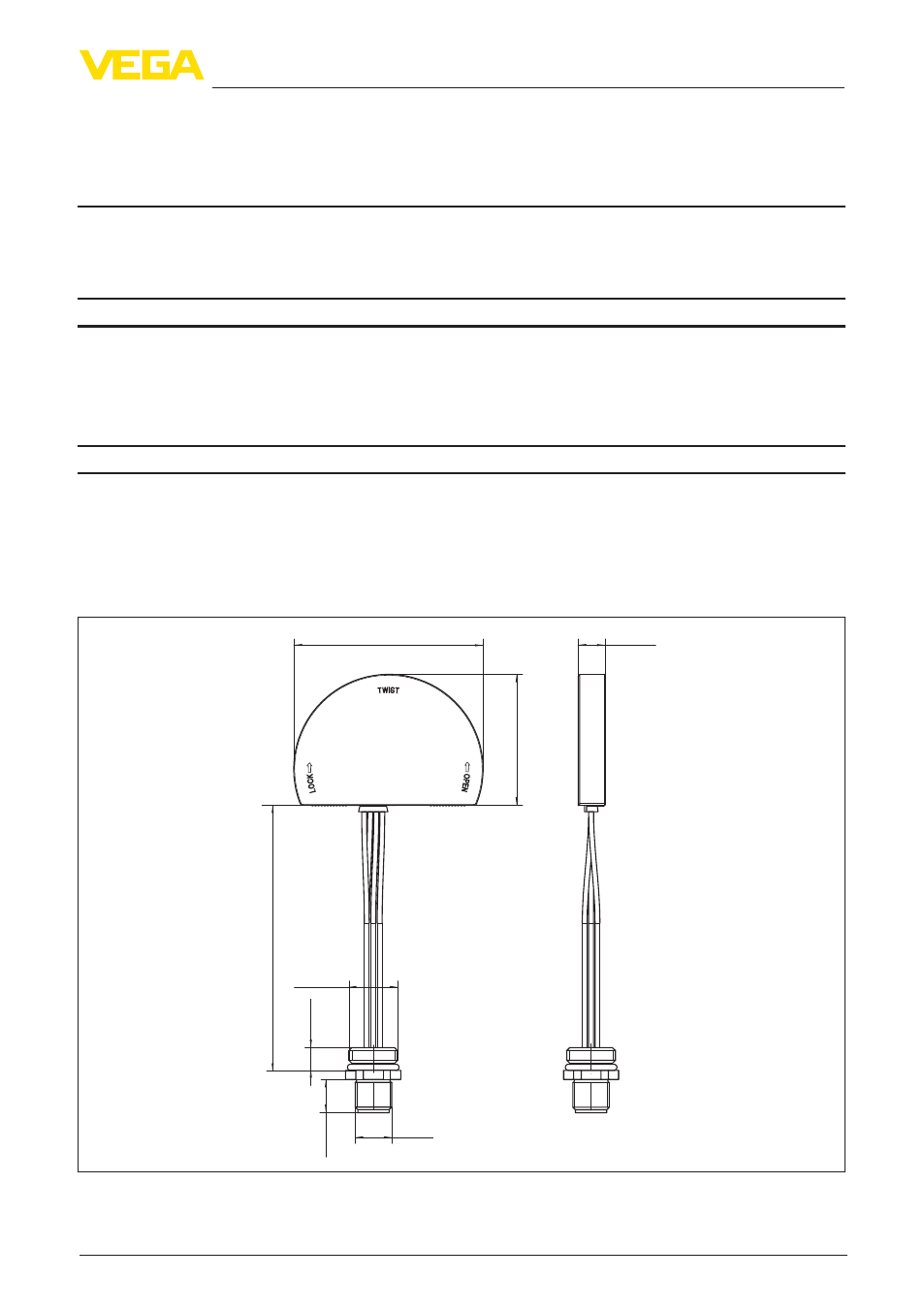

5.2 Размеры DIS-ADAPT
43,5 mm (1.71"
)
8,9 mm
(0.35")
ø 62,5 mm
(2.46")
M 12x1
M 16x1,5
7,5 mm (0.30"
)
11 mm (0.43"
)
87,5 mm (3.45"
)
Рис. 7: Размеры DIS-ADAPT
