4 Подключение
DIS-ADAPT • Адаптер для подключения внешнего блока индикации и настройки
45250-R
U-130828
6
4 5
3
1
2
Display

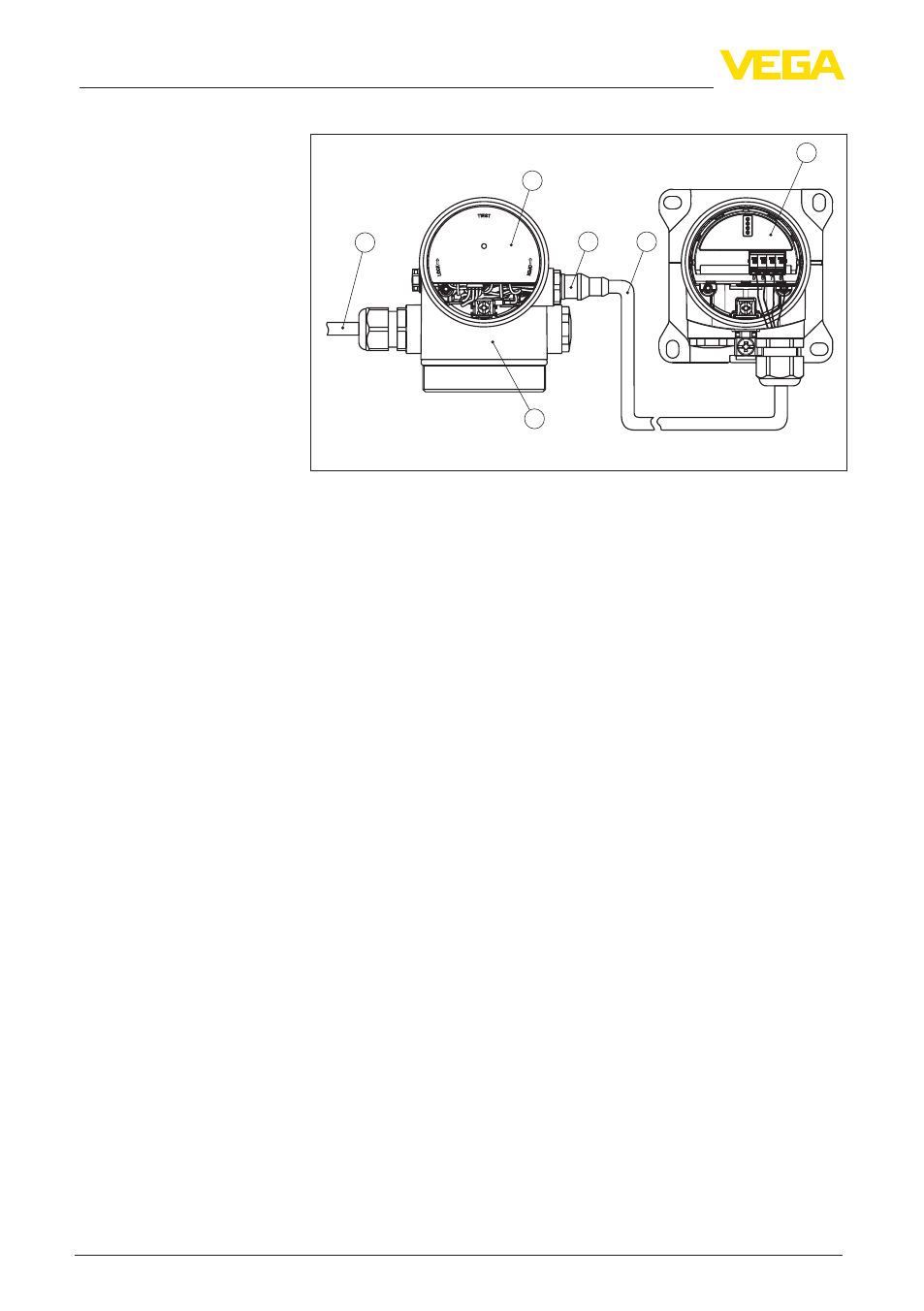

Рис. 6: Пример подключения для DIS-ADAPT с выносным устройством
индикации и настройки
1 Сигнальный кабель
2 Датчик
3 DIS-ADAPT
4 Разъем M12 x 1
5 Готовый кабель
6 Выносной блок индикации и настройки
Пример подключения
