3 Монтаж
DIS-ADAPT • Адаптер для подключения внешнего блока индикации и настройки
45250-R
U-130828
3 Монтаж
3.1 Подготовка к монтажу
Для монтажа требуются следующие инструменты:
•
Гаечный ключ (SW 17) или торцовый шестигранный ключ
(размер 8) для вывертывания заглушки
•
Гаечный ключ (SW 17) для вворачивания разъема M12 x 1
3.2 Порядок монтажа
Для монтажа DIS-ADAPT выполнить следующее:
1. Открыть крышку отсека электроники
1
2

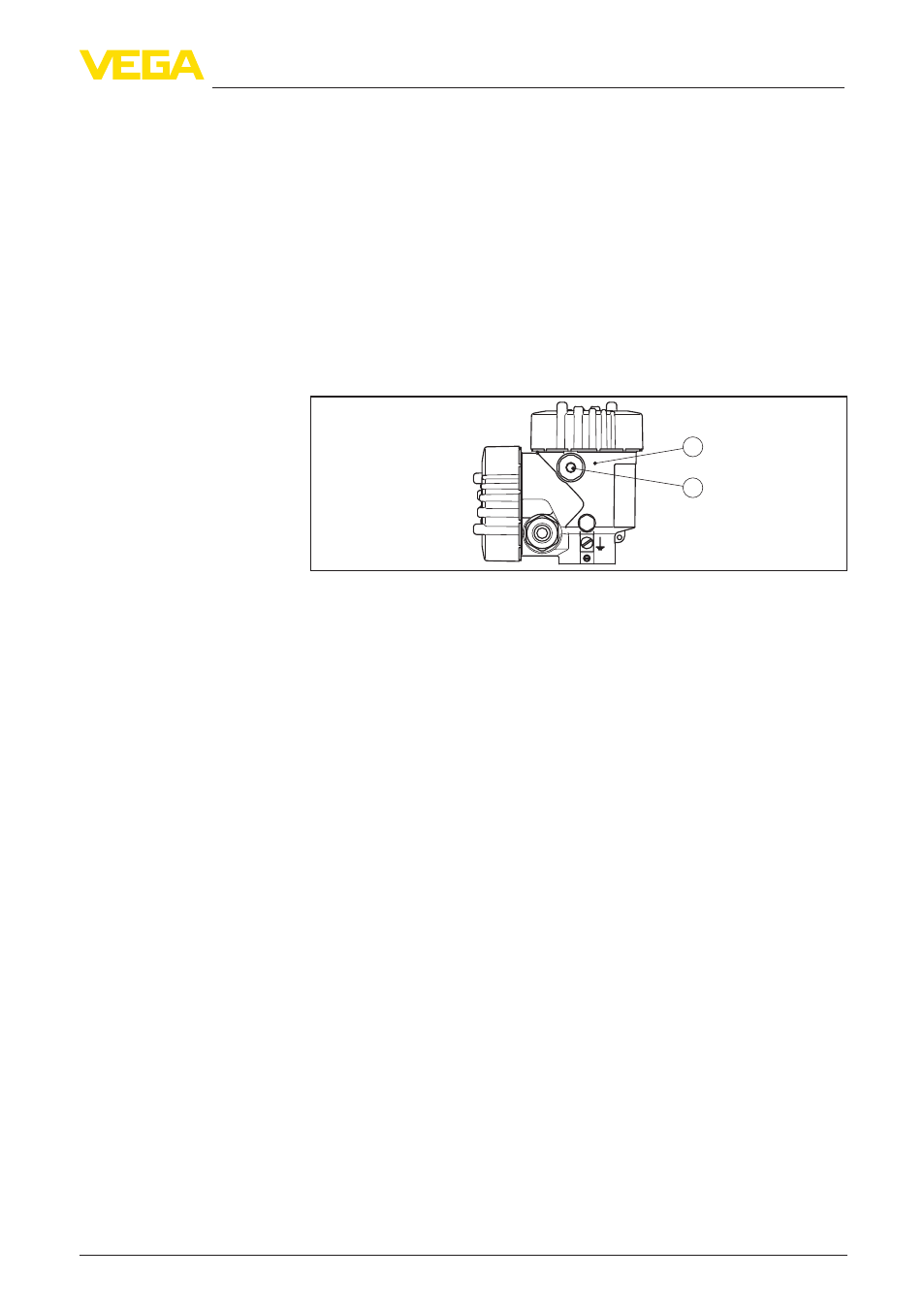

Рис. 2: Положение отсека электроники и заглушки
1 Отсек электроники
2 Заглушка
2. Вывернуть заглушку сбоку отсека электроники
3. Разъединить штекерный мини-соединитель на DIS-ADAPT
4. Вставить штекер в свободное отверстие и ввернуть
штекерный разъем M12 x 1 в корпус
5. Соединить штекерный мини-соединитель на DIS-ADAPT
6. DIS-ADAPT насадить на электронику и повернуть вправо
Инструменты
