2 Описание изделия
DIS-ADAPT • Адаптер для подключения внешнего блока индикации и настройки
45250-R
U-130828
2 Описание изделия
Комплект поставки включает:
•
Адаптер с соединительным кабелем и штекером M12 x 1
•
Документация
– Данное руководство по эксплуатации
Адаптер DIS-ADAPT является принадлежностью для датчиков
plics
®
с двухкамерным корпусом.
•
VEGAPULS серии 60, аппаратное обеспечение 2.0.0 и выше,
программное обеспечение 4.0.0 и выше
•
VEGAFLEX серии 80
•
VEGABAR серии 80
Адаптер состоит из контактной платы, соединительного кабеля
с штекерным мини-соединителем и разъема M12 x 1.
1
2
3
4

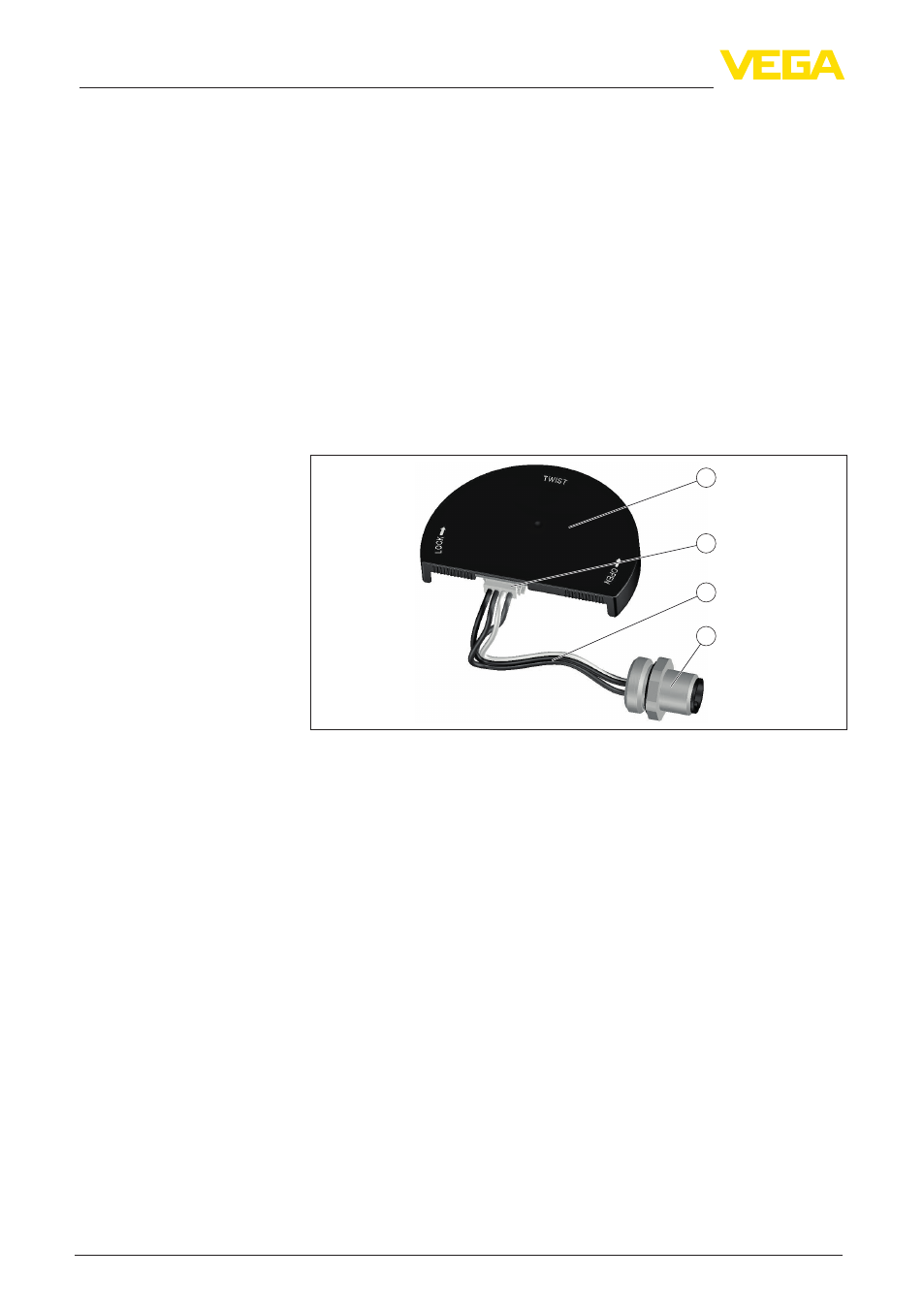

Рис. 1: Конструкция DIS-ADAPT
1 Контактная плата
2 Штекерный мини-соединитель
3 Соединительный кабель
4 Разъем M12 x 1
Контактная плата устанавливается на блоке электроники, а
разъем M12 x 1 устанавливается в стенке корпуса.
Посредством этого выносное устройство индикации и
настройки VEGADIS 81 подключается к датчику, не занимая
соединительные клеммы.
Параллельно в отсеке подключения может быть установлен
модуль индикация и настройки PLICSCOM. Однако
одновременное использование обоих устройств для настройки
датчика невозможно.
Крышка корпуса без окошка используется также с
установленным DIS-ADAPT.
Комплект поставки
Область применения
