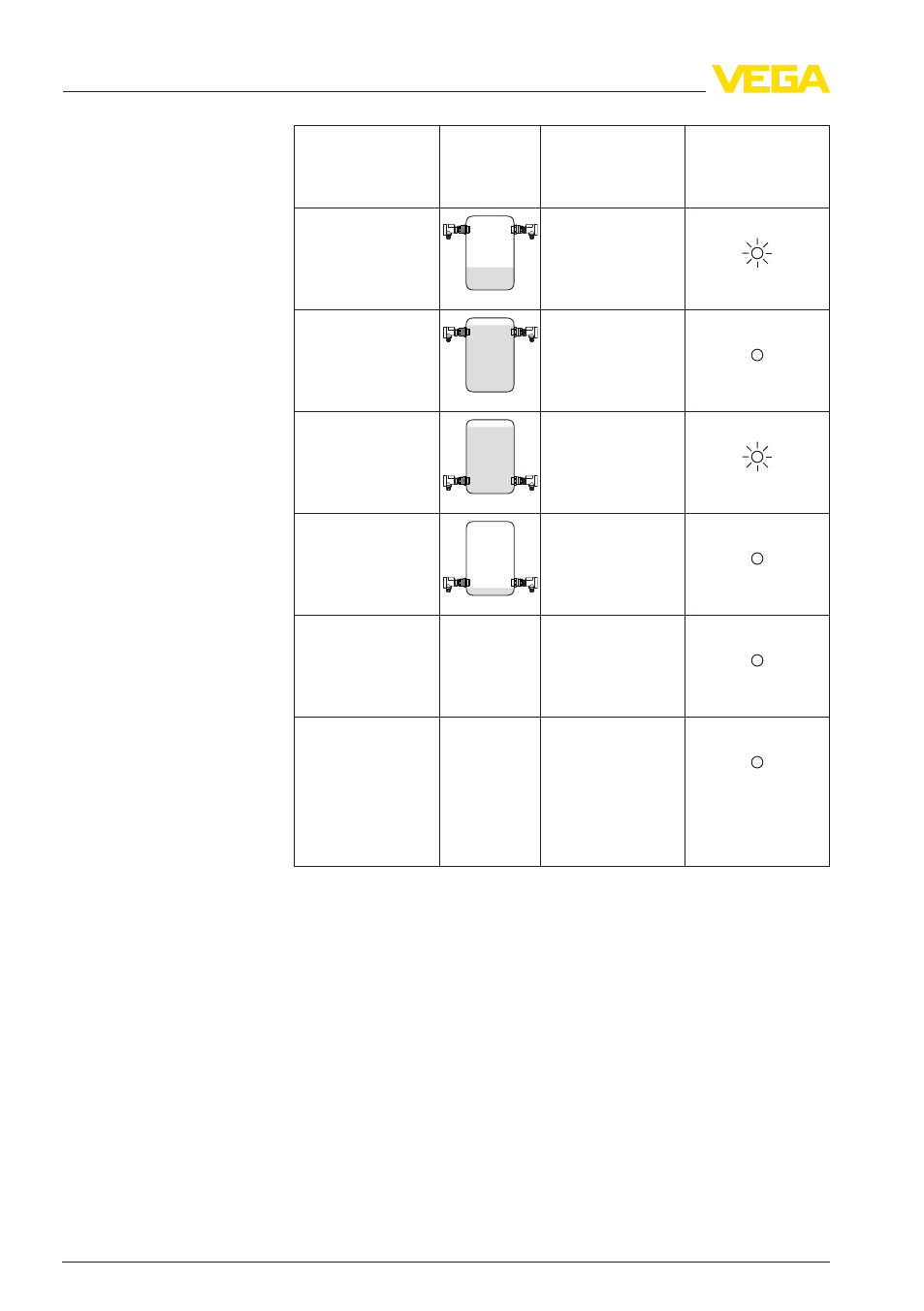

Уровень Состояние пере-
ключения Контрольный ин-
дикатор - пере-
ключающий вы-
ход (желтый)
Режим работы
max.
Защита от пере-
полнения замкнут
Режим работы
max.
Защита от пере-
полнения разомкнут
Режим работы min.
Защита от сухого
хода замкнут
Режим работы min.
Защита от сухого
хода разомкнут
Отключение пита-
ния
(
Режим работы
max./min.)
любой разомкнут
Неисправность любой разомкнут
Горит красный ин-
дикатор неисправ-
ности
В зависимости от переключающей функции, которую должен
выполнять выход, можно посредством ползункового переключа-
теля установить направление переключения.
l Для сигнализации максимального уровня или защиты от
переполнения нужно установить переключатель в положение
max.
l Для сигнализации минимального уровня или защиты от
сухого хода нужно установить переключатель в положение
min.
Когда горит желтый контрольный индикатор, транзисторный
выход закрыт.
