45°
1 2

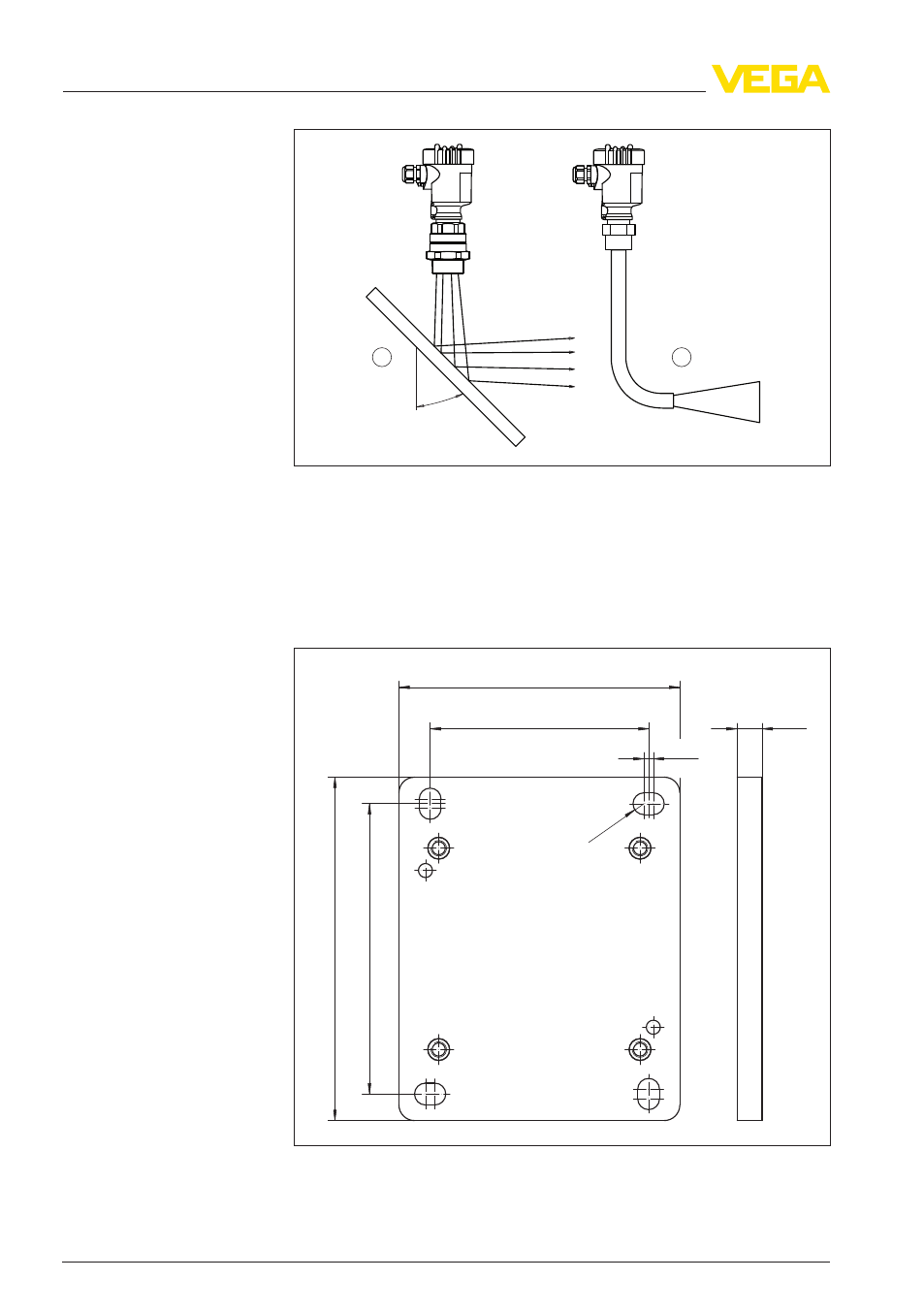

Рис. 14: Возможности для отклонения сигнала
1 Металлическая плита для отклонения микроволнового сигнала
2 Изогнутое удлинение антенны
1 Обозначить отверстия в соответствии со следующей схемой.
2 Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76") 8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")
Рис. 15: Схема отверстий - плита для настенного монтажа (выносной
корпус)
Настенный монтаж -
выносной корпус
22 VEGAMIP R 62 • - транзистор
4 Монтаж
41911
-RU
-120315
