1
Торцовым шестигранным ключом ослабить четыре винта на
цоколе корпуса.
2
Снять монтажную пластину с цоколя корпуса.
3
2
1

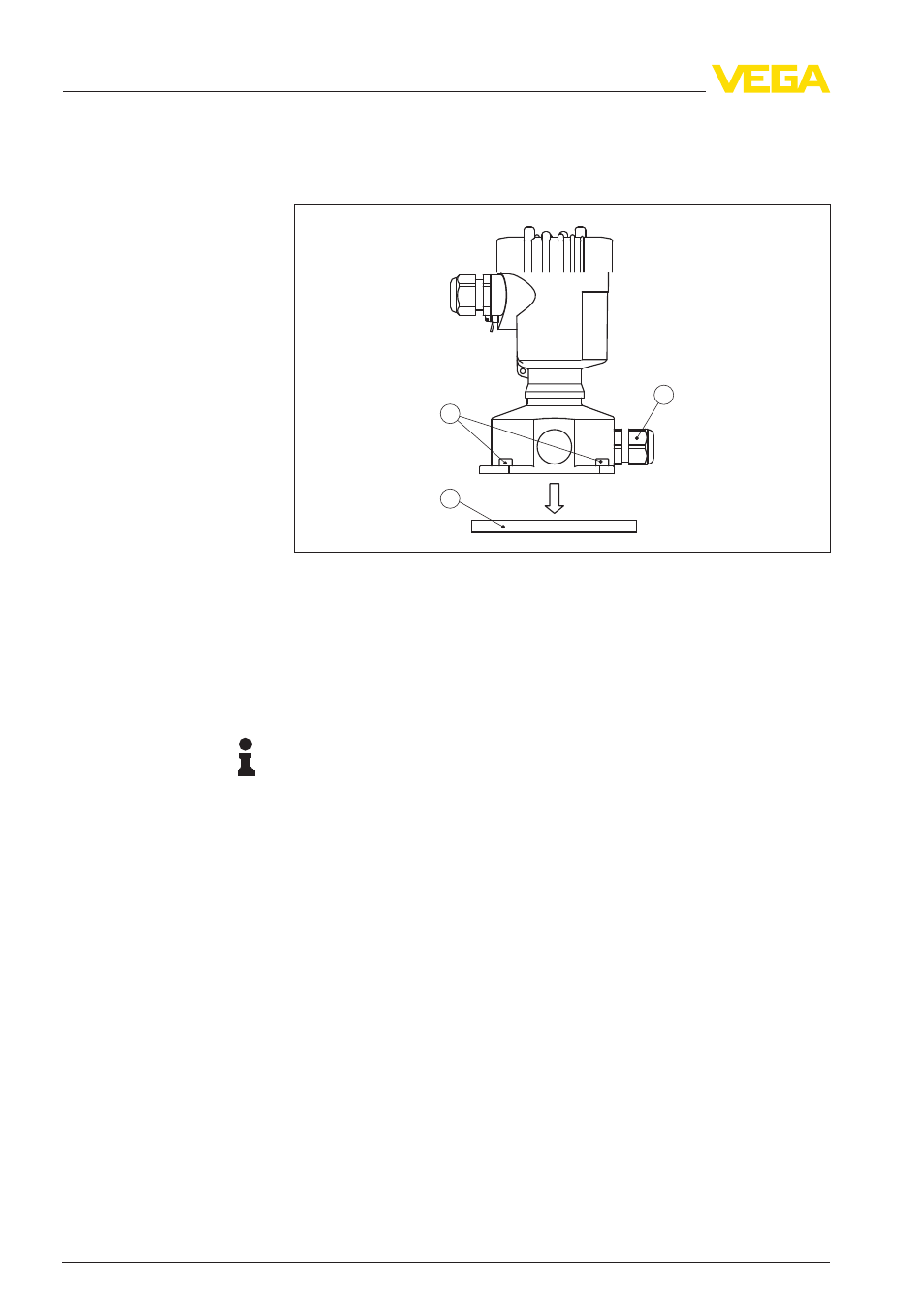

Рис. 17: Снятие монтажной пластины с цоколя корпуса
1
Винты
2
Пластина для монтажа на стене
3
Кабельный ввод
3
Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
Рекомендация:
Кабельный ввод можно монтировать в любой из трех позиций со
смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.
4
Провода подключить согласно "Схеме подключения". Учиты-
вать нумерацию.
5
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
выравниванием потенциалов.
6
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
7
Корпус с цоколем снова насадить на монтажную плиту и
затянуть винты.
Электрическое подключение в выносном корпусе выполнено.
