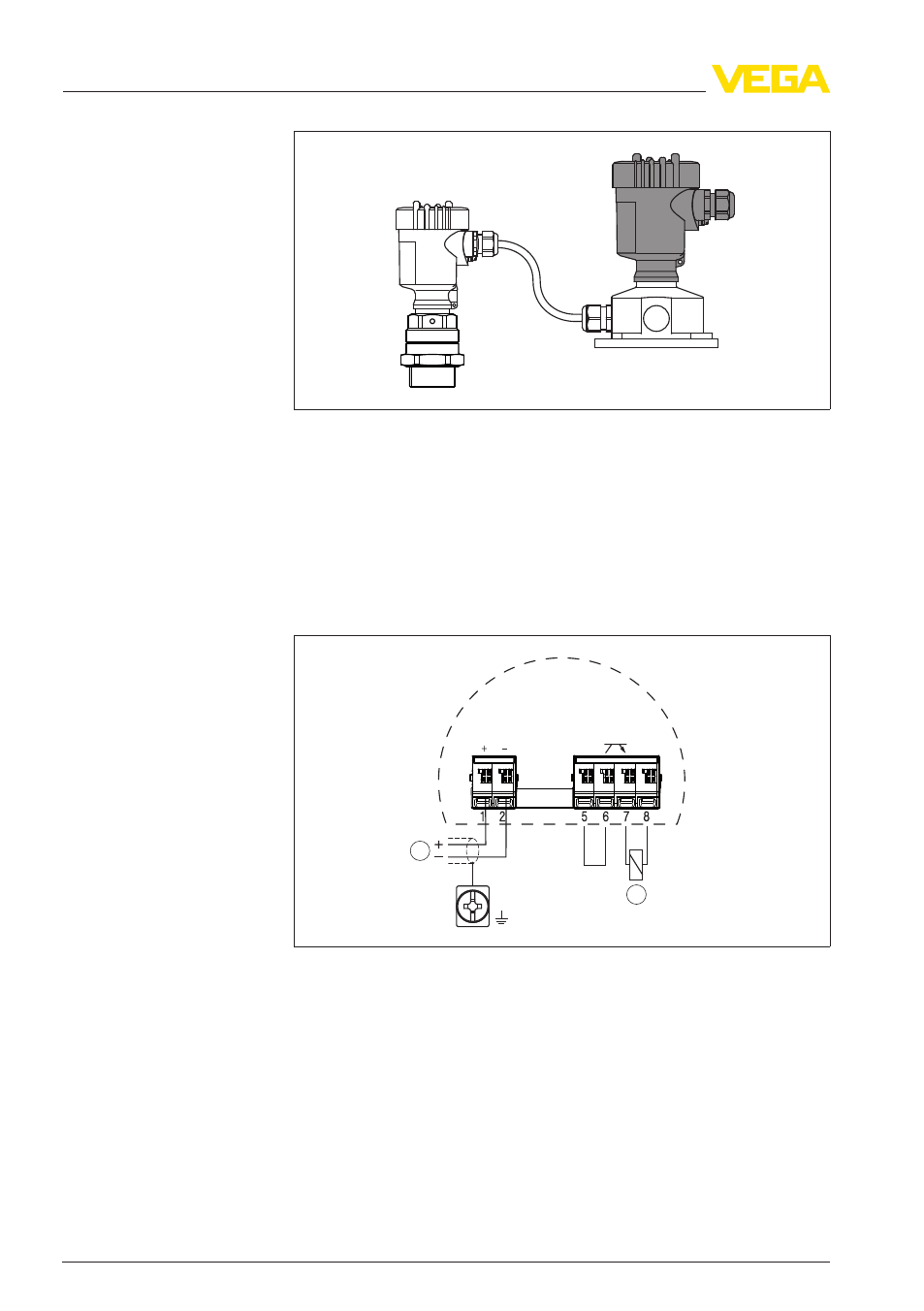

Рис. 20: Электроника находится в корпусе блока формирования сигнала
Рекомендуется подключать VEGAMIP 62 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Клеммы 1 и 5, а также 2 и 8 внутренне связаны друг с другом, и
через электрическое подключение можно выбирать режим PNP
или NPN.
1
2
Рис. 21: Схема подключения блока формирования сигнала - VEGAMIP 62
(
приемник) - тип PNP
1 Питание
2 Нагрузка
Схема подключения -
блок формирования
сигнала
Подключение - тип PNP
28 VEGAMIP R 62 • - транзистор
5 Подключение к источнику питания
