3 Электрическое подключение
VEGAWELL 52 • Сервисные баки (топливо, охлаждающая жидкость)
41957-R
U-130731
Применение в балластных баках
На кораблях в балластных баках для защиты от коррозии в
большинстве случаев применяются цинковые протекторные
аноды. Такой анод разрушается малым электрохимическим
протеканием тока, и тем самым балластные баки защищаются
от коррозии.
Если встроенный датчик имеет проводящее соединение
с баком, то и датчик будет защищаться от коррозии таким
протеканием тока, т.е. датчик будет включен в защитную
функцию протекторного анода.
Соблюдайте следующие указания по монтажу:
2
1
1
3
2
B
A

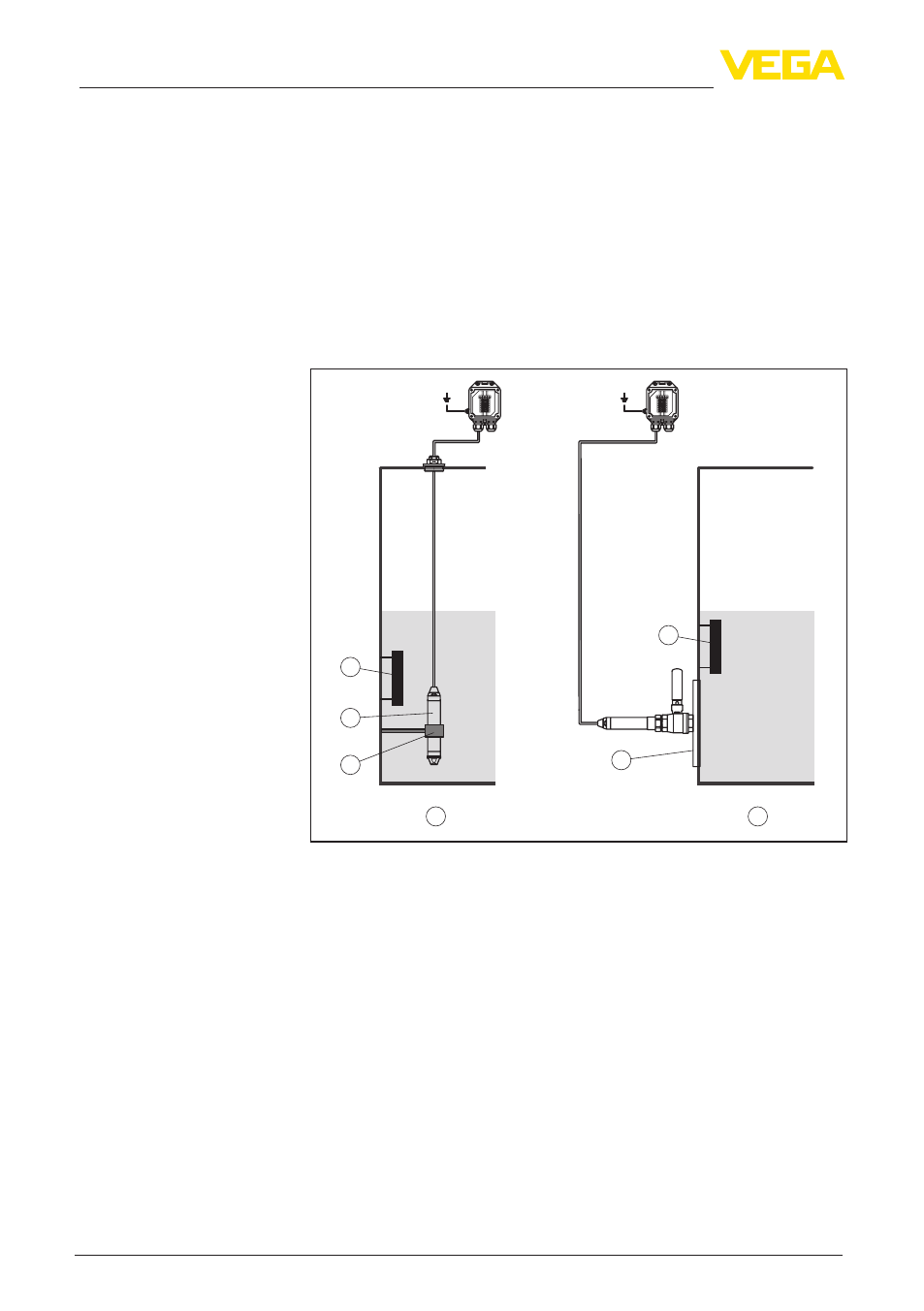

Рис. 15: Монтаж и электрическое подключение в балластных баках
1 Цинковый протекторный анод
2 Датчик - VEGAWELL 52 имеет электрически проводящее соединение с
емкостью
3 Металлическое соединение - электрически проводящее
Соединить датчик электрически проводяще со стенкой емкости.
Исключите изолирующие меры, например изоляционную ленту
или резиновые кольца.
Для защиты от электромагнитных воздействий рекомендуется
кабельный экран подключить к внутренней клемме заземления
VEGABOX 02.
Посредством монтажа датчик уже электрически проводяще
соединен со стенкой емкости. Исключите изолирующие меры,
например изоляционную ленту или уплотнения.
A - Монтаж сверху
B - Монтаж сбоку
