2 Монтаж
VEGAWELL 52 • Сервисные баки (топливо, охлаждающая жидкость)
41957-R
U-130731
x
2
1

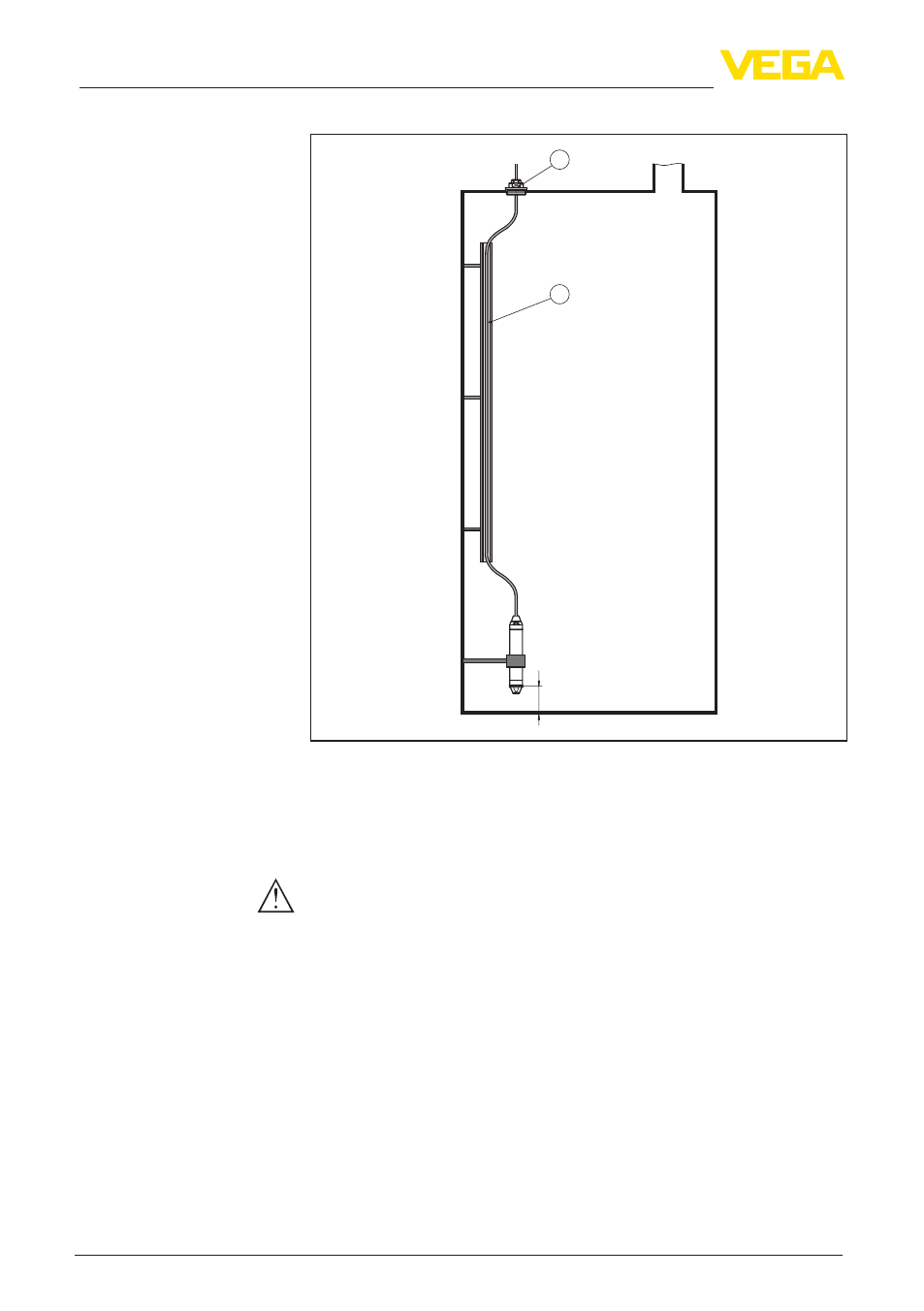

Рис. 8: VEGAWELL 52 - монтаж с кабелезащитной трубой - max. 60 °C
(140 °F)
1 Кабелезащитная труба
2 Резьбовое соединение, не в сборе
x Смещение
Осторожно!
Зачистить заусенцы вверху и внизу кабелезащитной трубы. Это
предохранит оболочку кабеля от повреждения.
Чтобы предупредить слишком большое выступание VEGAWELL
52 снизу из трубы, можно приварить на нижнем конце трубы
перегородку из круглого или плоского материала.
Монтаж с кабелезащит-
ной трубой
Монтаж в направляю-
щей трубе
