12

2 Монтаж

VEGAWELL 52 • Сервисные баки (топливо, охлаждающая жидкость)

41957-R

U-130731

1
2

3

4
5

6

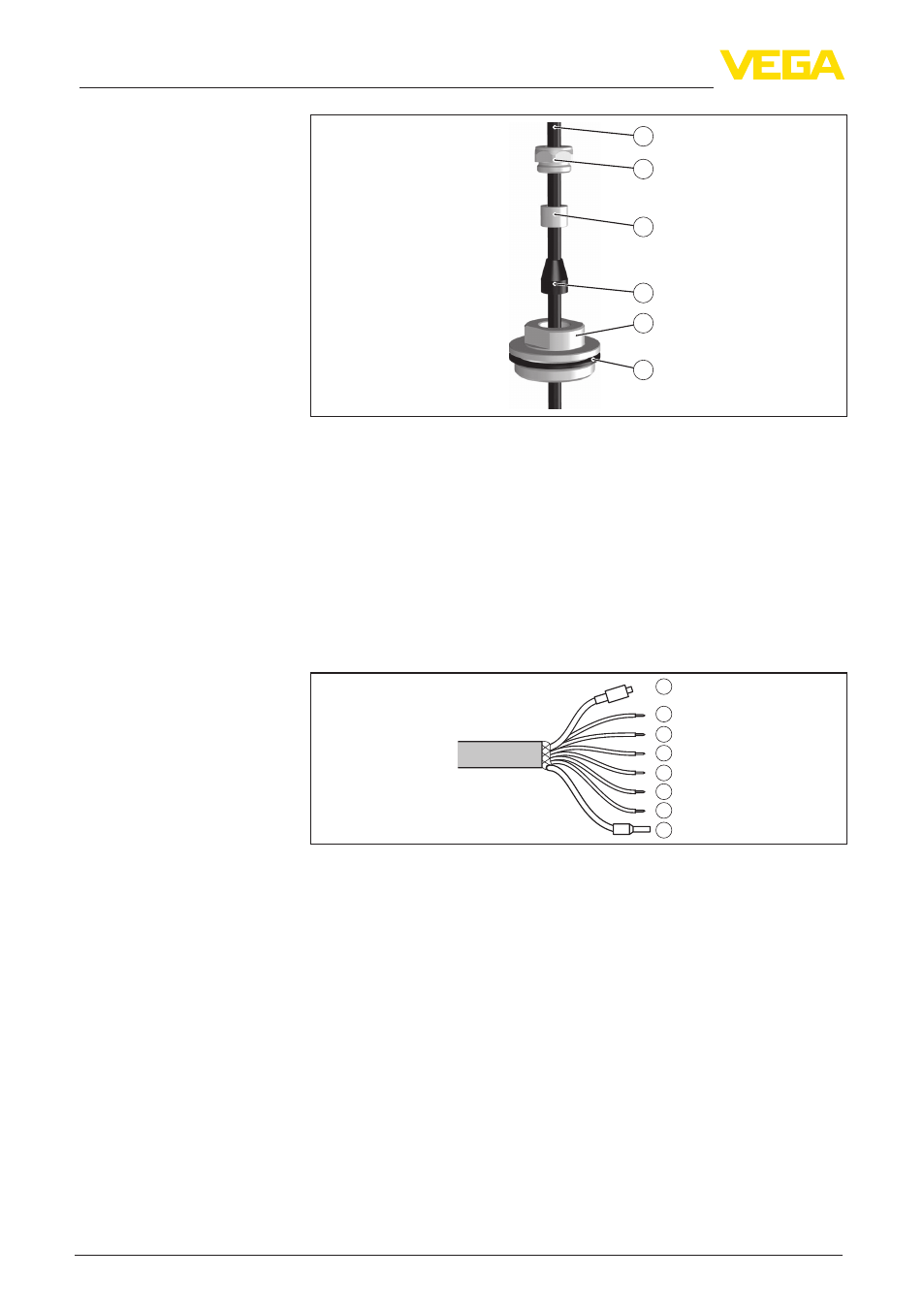

Рис. 10: Резьбовое соединение
1 Несущий кабель

2 Уплотнительный винт

3 Конусная втулка

4 Уплотнительный конус

5 Резьбовое соединение

6 Уплотнение

1. Удалить фильтрующий элемент с капилляра выравнивания

давления (8).

2. Несущий кабель вставить снизу в открытое резьбовое

соединение.

1

8

2

3
4

5

6
7

Рис. 11: Схема проводов соединительного кабеля с капилляром для

выравнивания давления
1 Коричневый (+): к источнику питания или системе формирования

сигнала

2 Голубой (-): к источнику питания или системе формирования сигнала

3 Белый: к формированию сигнала встроенного Pt 100 (питание)

4 Желтый: к формированию сигнала встроенного Pt 100 (измерение)

5 Красный: к формированию сигнала встроенного Pt 100 (измерение)

6 Черный: к формированию сигнала встроенного Pt 100 (питание)

7 Экранирование

8 Капилляр для выравнивания давления с фильтрующим элементом

3. Уплотнительный конус и конусную втулку надеть на несущий

кабель и зафиксировать, затянув рукой уплотнительный

винт.

4. Фильтрующий элемент сразу снова надеть на капилляр

выравнивания давления (8).
