13
2 Монтаж
VEGAWELL 52 • Сервисные баки (топливо, охлаждающая жидкость)
41957-R
U-130731
Осторожно!
Фильтрующий элемент должен быть снова надет на капилляр
выравнивания давления.
Избегать погружения конца кабеля в жидкости.
5. Уплотнительный конус и конусную втулку переместить на
желаемую позицию на кабеле.
6. Соединение ввернуть в патрубок, затянуть ключом SW 30,
после чего затянуть уплотнительный винт ключом SW 19.
Крепление датчика должно быть электрически связано со
стенкой емкости.
1
2

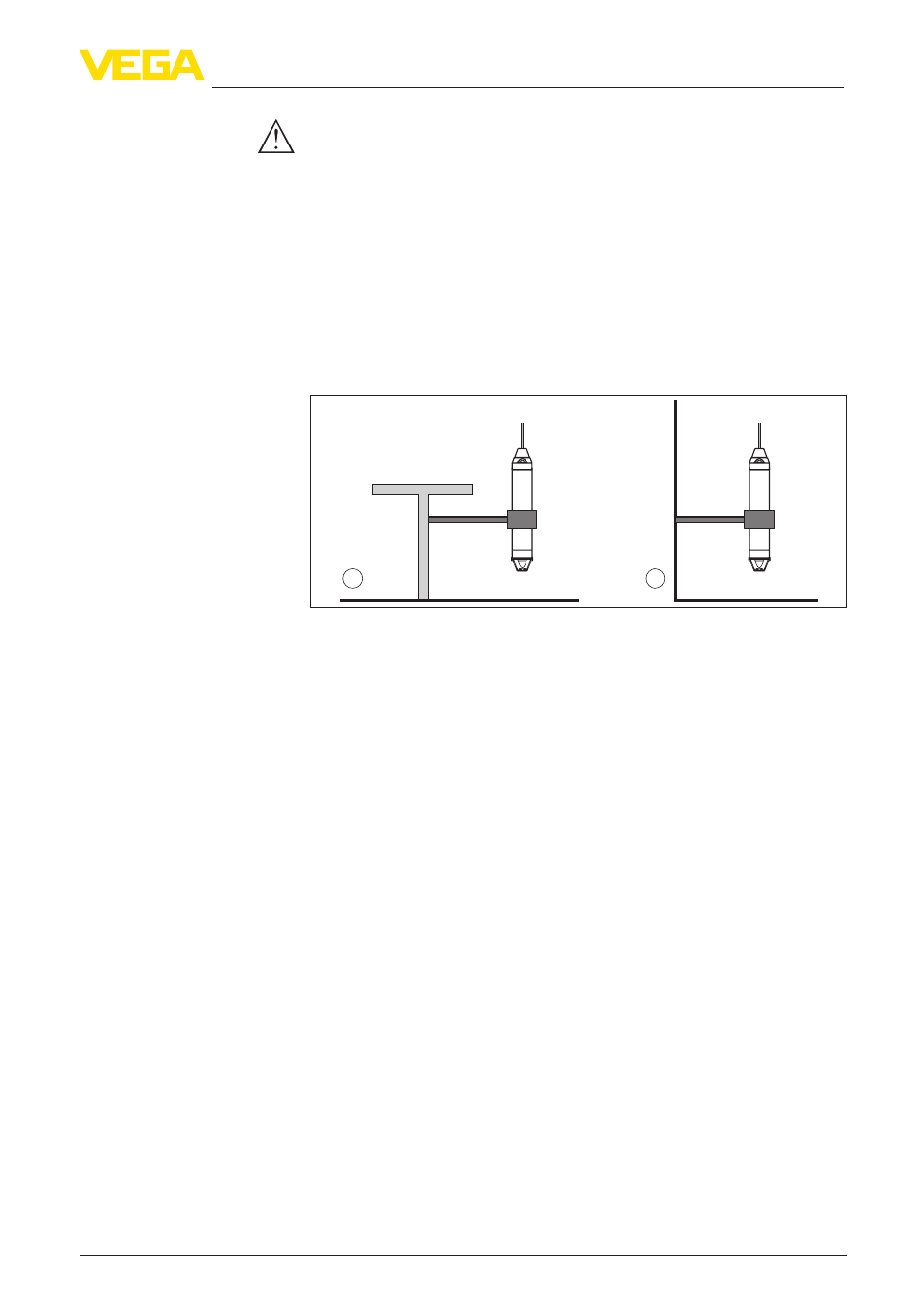

Рис. 12: Маловибрационный монтаж датчика
1 Крепление на стальной балке или раме
2 Крепление на стенке емкости
Избыточное давление в емкости искажает измеренное
значение. Поэтому в емкости должно быть выравнивание
давления.
Маловибрационный
монтаж
Выравнивание давле-
ния
