79
11 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
41845-R
U-130321
Ʋ Стержневые измерительные зонды ε
r
≥ 1,6
2
4
3
5
1
2
4
5
3
1

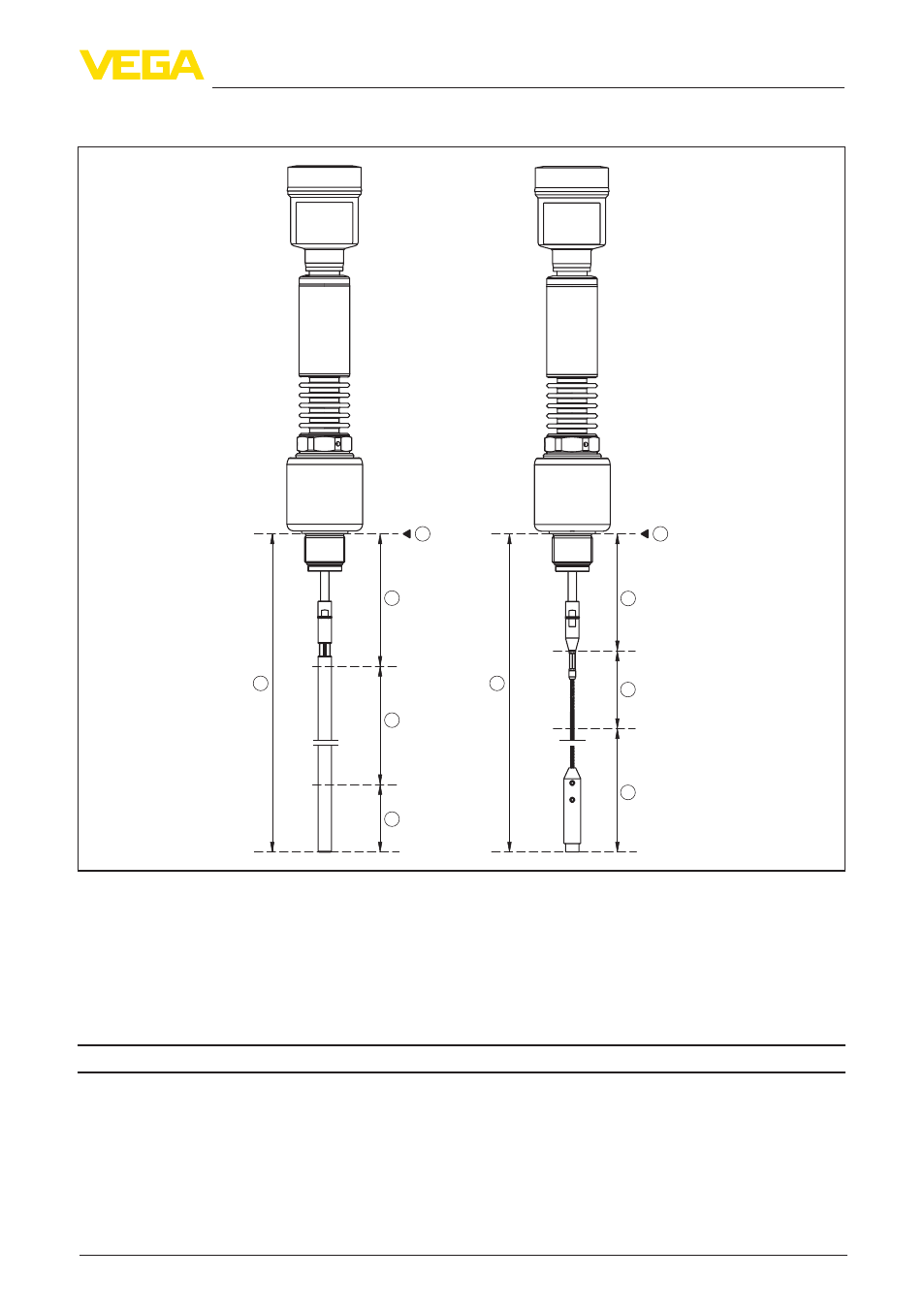

Рис. 38: Диапазоны измерения - VEGAFLEX 86
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходные сигналы
4 … 20 mA/HART - активный; 4 … 20 mA/HART -
пассивный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
