9 Диагностика и сервис
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
41845-R
U-130321
9.6 Замена или укорачивание троса/стержня
При необходимости, трос или стержень (измерительную часть)
измерительного зонда можно заменить. Чтобы ослабить
измерительный стержень или трос, нужен гаечный ключ с
шириной зева 13.
1. Измерительный стержень или трос ослабить, гаечным
ключом (раствор ключа 13) отворачивая его за две плоские
грани и при этом другим гаечным ключом (раствор ключа 13)
удерживая в обратном направлении.
2. Ослабленный измерительный стержень или трос отвернуть
рукой.
3. Надеть на резьбу новую двойную шайбу.
Осторожно!
Части двойной шайбы не должны разделяться.
4. Новый измерительный стержень или трос рукой навернуть
на резьбу на присоединении.
5. Затянуть измерительный стержень или трос, поворачивая
его гаечным ключом за две плоские грани, при этом вторым
гаечным ключом удерживая в обратном направлении.
Момент затяжки составляет 15 Нм (11 lbf ft).

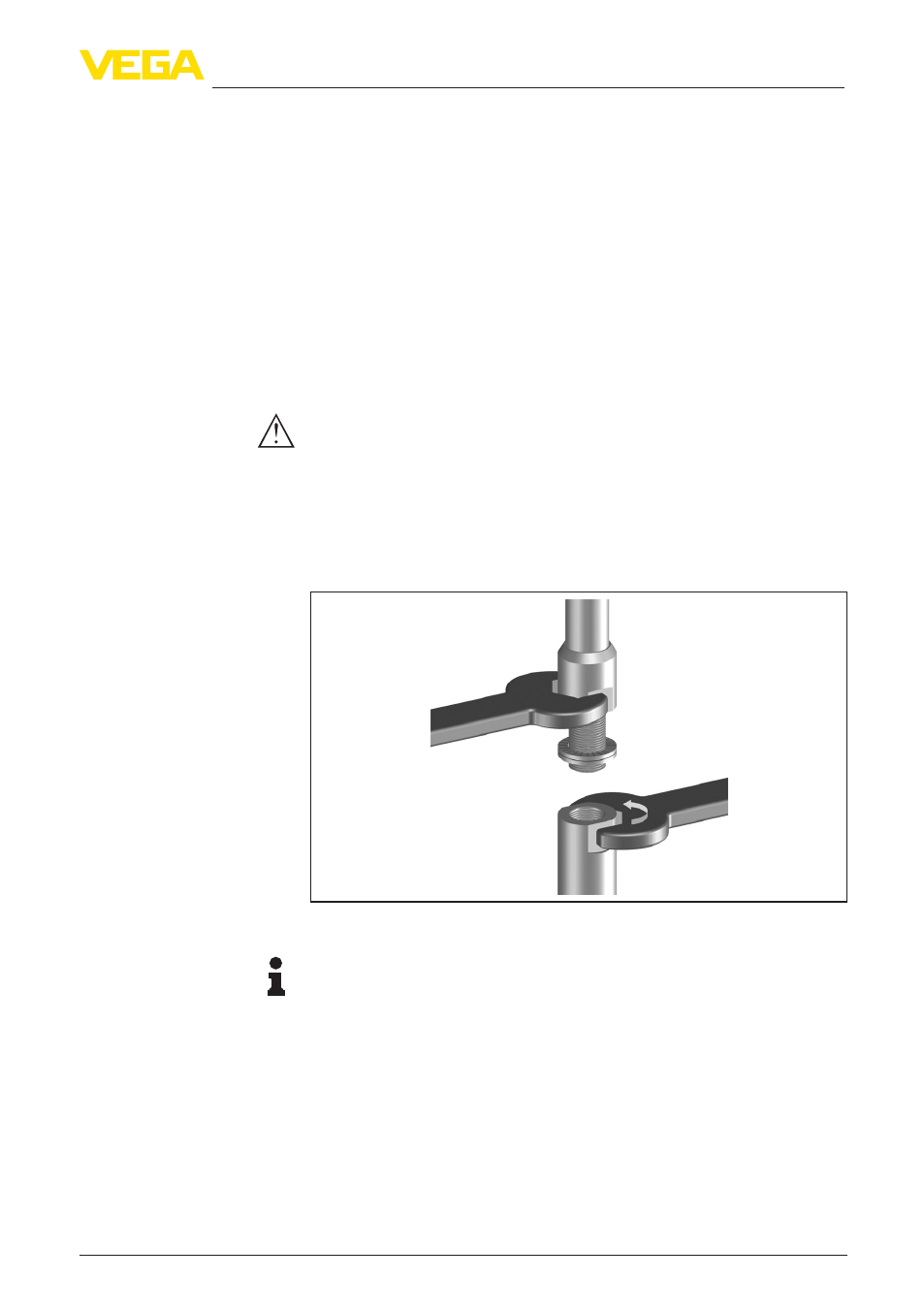

Рис. 36: Замена измерительного троса или стержня
Информация:
Для обеспечения максимальной прочности соединения при
растяжении, соблюдайте указанный момент затяжки.
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смотрированного измерительного
стержня.
2. Трос: Oслабить стопорные штифты на натяжном грузе
(торцовый ключ 3).
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
Замена троса/стержня
Укорачивание троса/
стержня
