4 Монтаж
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
41845-R
U-130321
1
2

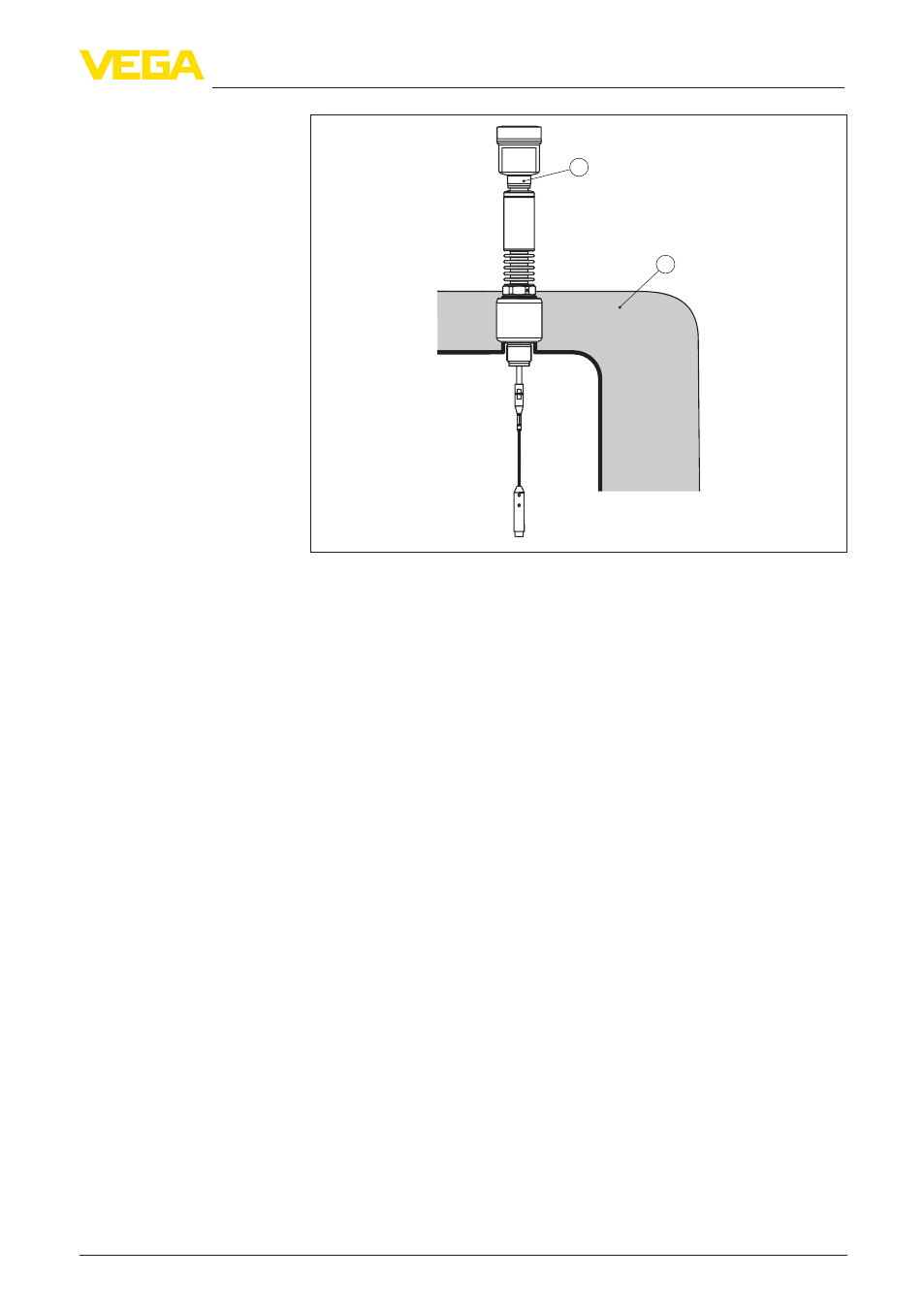

Рис. 13: Монтаж устройства на емкости с термоизоляцией
1 Температурная изоляция
2 Температура окружающей среды на корпусе
Если имеется опасность касания тросового зонда о стенку
емкости во время работы из-за волнения продукта или действия
мешалки, то трос следует закрепить.
Для этого в натяжном грузе имеется внутренняя резьба (M8) для
установки рым-болта (вариант, арт. № 2.1512).
При закреплении тросового зонда не рекомендуется его сильно
натягивать. Следует избегать растягивающих нагрузок на трос.
Следует исключить неопределенные соединения с емкостью,
т.е. соединение должно быть или надежно заземлено, или
надежно изолировано. Любое неопределенное изменение этого
условия ведет к ошибкам измерения.
Если монтаж сверху емкости затруднен, прибор можно
смонтировать сбоку, используя при этом изогнутый сегмент и
сегменты удлинения стержня.
Чтобы компенсировать возникающие при этом изменения
времени распространения сигнала, необходимо дать прибору
автоматически определить длину зонда.
Определенная автоматически длина зонда, при применении
изогнутых сегментов, может отличаться от действительной
длины измерительного зонда.
Следует учитывать, что стержень измерительного зонда должен
быть удален от стенки емкости не менее чем на 300 мм (11.81 in).
Дальнейшую информацию см. в дополнительной инструкции по
удлинению стержня.
Крепление
Удлинения стержня
